En overspenningsavleder er en viktig beskyttelsesenhet som brukes i elektriske kraftsystemer for å beskytte utstyr mot skadelige overspenningstransienter, for eksempel de som er forårsaket av lynnedslag eller bytteoperasjoner. Ved å sørge for en kontrollert bane for overspenning til å reise trygt til bakken, spiller overspenningsavledere en viktig rolle for å forhindre kostbare skader og systembrudd.
I både mellomspennings- og høyspenningsnettverk sørger overspenningsavledere for påliteligheten og sikkerheten til strømforsyningen. Bruken av dem strekker seg over transformatorstasjoner, overføringslinjer, fornybare energisystemer og industrielle applikasjoner. Etter hvert som moderne kraftinfrastruktur utvikler seg med integrering av smarte nett og fornybar energi, har viktigheten av avanserte overspenningsbeskyttelsesløsninger vokst betydelig.
EN overspenningsavleder er designet for å fungere som den første forsvarslinjen mot forbigående overspenninger i elektriske systemer. Under normale driftsspenninger oppfører overspenningsavlederen seg som en åpen krets – den forblir i en ikke-ledende tilstand, slik at regelmessig strømflyt kan fortsette uten avbrudd. Dette er viktig for å sikre at avlederen ikke forstyrrer normal drift.
Men når en uventet spenningstopp oppstår – for eksempel under et lynnedslag, linjefeil eller bytteoperasjon – endrer avlederen umiddelbart sin oppførsel. Den blir ledende og tilbyr en bane med lav motstand for at den overdrevne spenningen trygt kan utlades til bakken. Ved å gjøre dette forhindrer overspenningsavlederen høyspentoverspenningen i å nå sensitivt utstyr som transformatorer, bryterutstyr, omformere eller kommunikasjonssystemer. Når overspenningshendelsen passerer og linjespenningen går tilbake til normalen, går avlederen raskt tilbake til sin opprinnelige, høymotstandsmessige, ikke-ledende tilstand. Denne muligheten til å bytte mellom ikke-ledende og ledende moduser på mikrosekunder er det som gjør overspenningsavledere svært pålitelige for overspenningsbeskyttelse.
Nøkkelen til en Overspenningsavlederens funksjon ligger i de interne komponentene – spesielt Metal Oxide Varistor (MOV)-blokkene. Disse MOV-blokkene, typisk sammensatt av sinkoksyd (ZnO), viser ikke-lineære motstandsegenskaper. Enkelt sagt lar de svært lite strøm passere ved normale driftsspenninger, men reduserer motstanden dramatisk når de utsettes for overspenningsforhold. Dette gjør dem ideelle for å absorbere overspenningsenergi og samtidig minimere forstyrrelser i systemet.
Når en høyspenningstransient dukker opp, reagerer MOV-elementene umiddelbart, og lar en stor overspenningsstrøm flyte gjennom avlederen til bakken. Denne hurtigvirkende responsen – ofte på mindre enn et mikrosekund – sikrer at overspenningen klemmes før den kan forplante seg nedstrøms og skade utstyr. Sinkoksidkjernen, brukt i de fleste moderne Metal Oxide Arresters (MOA), forbedrer ytelsen, eliminerer behovet for eksterne gnistgap og forbedrer den generelle påliteligheten.
Etter at overspenningsenergien har blitt utladet, må overspenningsavlederen gjenopprette sin opprinnelige tilstand for å forbli funksjonell for fremtidige hendelser. Takket være de unike materialegenskapene til ZnO-baserte MOV-er, går avlederen automatisk tilbake til en tilstand med høy motstand. Denne raske gjenopprettingen forhindrer at enhver kontinuerlig strøm flyter gjennom avlederen, noe som ellers ville føre til termisk degradering eller feil.
Dessuten tilbyr moderne overspenningsavledere med gapfri konstruksjon selvhelbredende egenskaper. De kan tåle flere bølgehendelser i løpet av livet uten betydelig forringelse av ytelsen. Dette reduserer ikke bare behovet for hyppig vedlikehold, men forbedrer også systemets pålitelighet, og gjør overspenningsavledere uunnværlige i både lav- og høyspentkraftinfrastruktur.
Sinkoksidavlederen med gap representerer en tidligere generasjon avledere. I disse enhetene er sinkoksidblokker kombinert med gnistgap. Gnistgapet fungerer som en trigger, og starter ledning bare når spenningen overskrider en viss terskel. Selv om den er effektiv, har denne designen begrensninger i responshastighet og pålitelighet. Tilstedeværelsen av gapet kan føre til forsinket handling og høyere energiutslippskrav.
Den moderne standarden innen overspenningsvern er Gapless sinkoksidavlederen. Denne typen bruker kun ZnO-blokker uten gnistgap. Avledere uten gap gir flere fordeler:
Raskere responstid
Lavere restspenning
Ingen mekanisk slitasje (ingen gnistdannelse)
Forbedret pålitelighet og stabilitet
Denne designen har blitt standard i både mellom- og høyspenningssystemer på grunn av sin enkelhet, holdbarhet og overlegne ytelse.
Begrepet MOA brukes ofte for å referere til overspenningsavledere som bruker metalloksidvaristorer, spesielt sinkoksid. MOAer er tilgjengelige i ulike spenningsklasser og er designet for ulike brukstilfeller – fra distribusjonsnett til ultrahøyspent overføringslinjer.
MOAer er mye brukt på tvers av globale kraftnett, og deres ytelse har blitt bevist gjennom flere tiår med bruk i alle typer klima og driftsforhold.
Avledere i stasjonsklassen er designet for høyspenningsapplikasjoner som understasjoner og overføringslinjer. De tilbyr høy energiabsorpsjonskapasitet og brukes ofte i forbindelse med kritisk infrastruktur som transformatorer og effektbrytere.
På den annen side brukes avledere i distribusjonsklasse i mellomspenningsapplikasjoner, for eksempel på stolper og i padmonterte transformatorer. Disse er mer kompakte og økonomiske, men er fortsatt svært effektive til å beskytte mot transiente spenninger.
Transformatorstasjoner er kritiske noder i strømnettet, og overspenningsavledere er avgjørende for å forhindre skade på dyrt utstyr som transformatorer, brytere og samleskinner. MOAer er vanligvis installert ved terminalene til transformatorer og brytere.

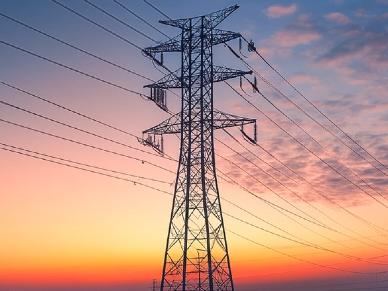

Både 34kV overspenningsavleder og 132kV overspenningsavleder-modeller brukes langs overføringslinjer for å beskytte isolatorer og ledere mot lynnedslag og svitsjeoverspenninger. Arrestere plasseres med jevne mellomrom og på punkter der linjer går mellom overhead og underground.
34kV overspenningsavleder : Ideell for mellomspent distribusjonsnettverk, vindparker og industrianlegg.
132kV overspenningsavleder : Egnet for høyspentoverføringslinjer og store understasjoner, og gir robust beskyttelse mot eksterne og interne overspenningshendelser
Fabrikker, vannbehandlingsanlegg og installasjoner for fornybar energi (som solparker og vindparker) er avhengige av overspenningsavledere for å beskytte det sensitive og kostbare utstyret deres. Tilstedeværelsen av pålitelig overspenningsvern reduserer nedetid og forlenger utstyrets levetid.
I fornybare energisystemer brukes overspenningsavledere ved inverterterminaler, transformatorinnganger og til og med på solcellepanelnivå for å forhindre lynutløst skade.
En av de viktigste fordelene med moderne overspenningsavledere, spesielt gapfrie MOAer, er deres ultraraske responstid. De kan reagere på spenningsstøt i løpet av mikrosekunder, og forhindrer selv kortvarig overspenningseksponering som ellers kan skade sensitive komponenter.
Overspenningsavledere har generelt lite vedlikehold. Effektiviteten deres kan imidlertid avta over tid på grunn av gjentatte overspenninger eller miljøbelastning (f.eks. forurensning, fuktighet, UV-eksponering). Rutinemessige inspeksjoner, overspenningstellere og termisk avbildning kan bidra til å oppdage tidlige tegn på nedbrytning.
Nøkkelfaktorer som påvirker avlederens levetid inkluderer:
Frekvens og størrelse på overspenninger
Miljøforhold (f.eks. salttåke, industriell forurensning)
Kvaliteten på installasjonen (f.eks. jordingsmotstand)
Ingen overspenningsavleder kan tilby 100 % beskyttelse hvis den er feil vurdert eller installert. Det er også viktig å merke seg at overspenningsavledere degraderes litt med hver overspenningshendelse. Derfor er periodisk testing og forebyggende utskifting nødvendig i høyrisikosoner.
Overspenningsavledere spiller en viktig rolle for å sikre sikkerheten og lang levetid for moderne kraftsystemer. Etter hvert som elektriske nettverk utvikler seg til å inkludere fornybare energikilder, energilagring og smarte teknologier, blir pålitelig overspenningsvern mer kritisk enn noen gang. Fra tradisjonelle sinkoksidavledere med gap til avanserte gapfrie MOA-baserte design, har teknologien avansert betydelig. Dagens 34kV og 132kV overspenningsavledere tilbyr eksepsjonell ytelse, rask respons og minimalt vedlikehold. For skreddersydde løsninger innen distribusjons- og overføringsapplikasjoner skiller Hebei Jiuding Electric Co., Ltd. seg ut som en pålitelig produsent. For å utforske høykvalitets overspenningsavlederprodukter eller få ekspertveiledning, kontakt Hebei Jiuding ElectricCo., Ltd. i dag.
