Pokiaľ ide o elektrickú bezpečnosť, často sa zameniteľne používajú pojmy prepätia a prepätia. Tento zmätok je pochopiteľný - obaja chránia elektrické systémy pred špičkami napätia. Ich charakteristiky ich návrhu, aplikácie a výkonnosti sa však výrazne líšia.
Pochopenie rozdielu medzi týmito dvoma ochrannými zariadeniami je kritické, či už chránite svoju domácu elektroniku alebo inžinierstvo vo veľkom meradle.
Prepäťový ochranca, niekedy označovaný ako zariadenie na potlačenie prepätia, je komponent nízkeho napätia, ktorý sa bežne vyskytuje v domácnostiach a kanceláriách. Jeho hlavnou funkciou je chrániť citlivú elektroniku, ako sú počítače, smerovače, televízory a kuchynské spotrebiče, pred prechodnými špičkami napätia. Tieto hroty často pochádzajú z drobných kolísaní energie, blízkych úderov blesku alebo prepínania udalostí na mriežke.
Ochranné chrániče typicky obsahujú varistory oxidu kovu (MOV) alebo vypúšťacie trubice plynu (GDT), ktoré pôsobia ako cesta na presmerovanie prebytočného napätia od pripojených zariadení. Pohyby sú najbežnejšou vnútornou zložkou a sú vysoko citlivé a poskytujú milisekúnd alebo dokonca mikrosekundy reakčného času.

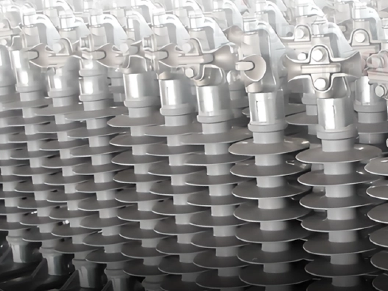

A Naproti tomu prepätia je vysokoriadené zariadenie určené na ochranu rozsiahlych elektrických systémov. Tieto sa bežne nainštalujú v siete prenosu a distribúcie energie, rozvodní, transformátorov a obnoviteľnej energetickej infraštruktúry, ako sú veterné farmy a solárne závody.
Primárnou úlohou prepätia je zabezpečiť cestu s nízkou impedanciou pre prepätia prepätia-napríklad tie, ktoré sú spôsobené bleskom alebo prepínaním-bezpečne prúdiť do zeme, čím sa zabráni poškodeniu izolácie a iných kritických komponentov.
Moderní prepätia obvykle používajú oxid zinočnatý (ZnO) ako svoj základný materiál, ktorý ponúka vynikajúce nelineárne charakteristiky odporu. Tieto sa označujú ako zastavovače oxidu kovu (MOA) a sú k dispozícii v dvoch hlavných typoch: zastavovače oxidu zinočnatého so zastaveniami oxidu zinočnatého bez medzier.
Jeden z najvýznamnejších rozdielov medzi ochrancom prepätia a prepätom leží v rozsahu napätia a úrovňou aplikácií, ktoré sú navrhnuté tak, aby zvládli.
Ochrancovia prepätia sú vyrobené pre systémy s nízkym napätím, ktoré zvyčajne pracujú pod 600 V. Sú navrhnuté tak, aby chránili spotrebiteľskú elektroniku a IT vybavenie, ako sú notebooky, smerovače, televízory a stolné počítače, od špičky krátkodobého napätia. Tieto hroty môžu byť výsledkom kolísania miestnej výkonovej mriežky, elektrického prepínania alebo bleskov v blízkosti.
Naopak, prepätie, v závislosti od aplikácie je v závislosti od aplikácie navrhnuté pre prepätie pre stredné až vysoké napätie, často hodnotené od 3 kV do viac ako 800 kV. Pri ochrane energetickej infraštruktúry sú rozhodovaní pri ochrane energetickej infraštruktúry zatknuti nárazových zátkkov, ako je napríklad prepätie 34 kV. Patria sem rozvodne, prenosové vedenia nadzemných prenosov, podzemné káblové systémy, veterné a solárne elektrárne a veľké priemyselné inštalácie. Zastavovatelia prepätia sú nevyhnutní pri prevencii zlyhania izolácie, poškodenia zariadenia a dlhodobých problémov spoľahlivosti v elektrických siete.
Vnútorný návrh prepätia a prepätia odráža ich zamýšľané využitie a úroveň napätia.
Ochrancovia prepätia zvyčajne používajú varistory oxidu kovu (MOV), vypúšťacie trubice plynu (GDT) alebo podobné komponenty založené na polovodičoch. Mnoho prepäťových ochrancov spotrebiteľa integruje aj filtrovacie obvody EMI/RFI, ktoré pomáhajú potláčať elektrický hluk, ktorý môže interferovať s citlivou elektronikou. Aj keď sú tieto komponenty rýchle pôsobiace a účinné pre nižšie energetické prepätia, nie sú schopné zvládnuť veľké prechodné prevody, ktoré sa vyskytujú v úžitkových systémoch.
Na druhej strane sa v nárazovom výpadku dôrazne spolieha na varistory oxidu zinočnatého (ZnO) na ochranu proti prepätiu. Predchádzajúce návrhy používali bloky ZnO s medzerami s iskrami, kde medzera umožnila vytvorenie oblúka, čím sa vypustil prepätie. To však predstavovalo výzvy na údržbu v dôsledku zvyškového oblúka. Moderní zastavovatelia oxidov kovov (MOA) sú vo všeobecnosti bez medzier, čo eliminuje riziko oblúka a umožňuje okamžitú reakciu na preplnenie udalostí. Zatkovatelia oxidu zinkového oxidu bez medzier poskytujú vynikajúcu trvanlivosť, predĺženú životnosť a vyššiu spoľahlivosť, najmä za tvrdých podmienok prostredia.
Metóda inštalácie a scenáre používania pre ochrancov prepätia a prepätia sa výrazne líšia kvôli ich príslušným schopnostiam manipulácie s napätím.
Ochrancovia prepätia sú určené na ľahké použitie. Často sa nainštalujú priamo do zásuviek na steny, napájacie prúžky alebo jednotky distribúcie napájania (PDU). Tieto zariadenia sú ideálne pre domáce kancelárie, mediálne miestnosti, komerčné kancelárie a serverové prostredie, kde je potrebné pohodlie plug-and-play a priestor je obmedzený.
Zastavovatelia prepätia sú však natrvalo inštalovaní v elektrickej infraštruktúre. Typické miesta zahŕňajú vysokorýchlostné rozvodne, distribučné podávače, rozvádzače a inštalácie obnoviteľnej energie, ako sú veterné turbíny a solárne farmy. Spätný záložník je nevyhnutný v akomkoľvek systéme založenom na mriežke, ktorý je zraniteľný voči prechodným prevodom v dôsledku úderov blesku, prepínania operácií alebo systémových porúch. Ich strategické umiestnenie pomáha udržiavať stabilitu mriežky a dlhovekosť zariadení, najmä v regiónoch náchylných na silné počasie alebo kolísavé podmienky zaťaženia.
Restovné domy : Chráňte inteligentné televízory, herné konzoly, počítače a inteligentné spotrebiče.
Kancelárske prostredie : zabezpečené tlačiarne, modemy, smerovače a pracovné stanice.
Dátové centrá : Zabráňte výpadkom a zlyhaniu zariadenia v dôsledku drobných prepätí napätia.
Tieto zariadenia sú relatívne lacné a ľahko sa nahradia. Nie sú však vhodné na riešenie extrémnych napätí nájdených v priemyselných alebo úžitkových prostrediach.
Rozvody a prenosové siete: 132 kV zastavenia prepätia sa bežne používajú pri prenose vysokého napätia, aby sa zabránilo zlyhaniu zariadenia a rozpadu izolácie.
Distribučné systémy: 34 kV prepätia chránia podávače stredných napätí a rozvádzače.
Inštalácie obnoviteľnej energie: veterné farmy, solárne stanice a systémy na ukladanie batérií používajú zaistenie prepätia na zabezpečenie integrity systému počas narušení napätia.
Vo všetkých týchto aplikáciách sú preferovaní zatknutí prepätia MOA uprednostňovaní pre rýchlu dobu odozvy a dlhú životnosť.
Ochrancovia prepätia reagujú v nanosekundách na mikrosekundy-sú možné pre elektroniku, ktoré vyžadujú rýchlu, ale nízkoenergetickú ochranu.
Zastavovače prepätia, najmä typy ZnO bez medzier, reagujú v rámci mikrosekundy, čím sa bránia oblúku alebo flashover v prostredí s vysokým napätím.
Ochrancovia prepätia : určené pre prepätie až do niekoľkých stoviek joulov.
Zatknutý náraz : dokážu bezpečne zvládnuť desiatky tisíc ampérov a sú hodnotení tak, aby rozptýlili kilojouly na megajouly energie bez trvalého poškodenia.
Ochrancovia prepätia : v priebehu času, najmä po opakovaných prepätiach; môže potrebovať pravidelnú výmenu.
Zatknutý prepätia : Návrhy MOA ponúkajú vlastnosti samoliečenia a môžu vydržať viacnásobné vysokoenergetické prepätia, ktoré často trvajú 10 až 20 rokov v prevádzke s minimálnou údržbou.
Ak chcete chrániť svoju osobnú elektroniku pred menším kolísaním napätia, vyberte ochrancu prepätia. Vyhľadajte jednotky s energetickým hodnotením, ktoré vyhovuje vášmu zariadeniu a vizuálnymi ukazovateľmi, ktoré ukazujú stav ochrany.
Rozhodnite sa pre prepätie-najmä pre zadok oxidu oxidu zinočnatého bez medzier-pri ochrane aktív s vysokým napätím. V závislosti od konfigurácie siete a úrovne napätia budete možno potrebovať:
34 kV prepätia vpred pre podávače so stredne napätím.
Spätný výtok 132 kV pre terminály a rozvodne prenosové vedenie.
Zatiaľ čo chrániče prepätia a Zatkranti prepätia zdieľajú spoločný cieľ - systémy na ochranu napätia - sú navrhnuté pre úplne odlišné prostredie. Ochrancovia prepätia sú ideálne pre domáce a kancelárske používanie, zatiaľ čo v priemyselných a energetických systémoch v oblasti priemyselných a úžitkových systémov sú nevyhnutné.
Pokrok v technológii Arstesteru oxidu kovových oxidov (MOA), najmä v zástavych oxidu zinočnatého zinku, transformoval ochranu vysokej vriehrady s lepšími časmi odozvy, nižšími potrebami údržby a predĺženou životnosťou. Či už pracujete s distribučným systémom 34 kV alebo s sieťou prenosu 132 kV, výber typu pravého zastúpenia môže znamenať rozdiel medzi stabilitou systému a nákladnými prestojmi.
Viac informácií o produktoch prepätia a riešení na mieru na mieru ochrany odporúčame preskúmať odborné znalosti spoločnosti HeBei Jiuding Electric Co., Ltd. ich technológia vedúceho priemyslu, odborná podpora a osvedčená spoľahlivosť z nich z nich robí dôveryhodného partnera pre modernú energetickú ochranu.
