در سیستم های برق با ولتاژ بالا (HV)، برقگیرها اجزای حیاتی هستند که از تجهیزات در برابر اضافه ولتاژهای گذرا ناشی از برخورد صاعقه، عملیات سوئیچینگ و سایر اختلالات محافظت می کنند. این اضافه ولتاژها در صورت عدم مدیریت صحیح می تواند منجر به خرابی عایق و خرابی تجهیزات شود. به طور خاص، برقگیرهای 132 کیلوولت برای محافظت از شبکه های انتقال HV و پست های فرعی طراحی شده اند و از قابلیت اطمینان و طول عمر سیستم اطمینان می دهند.
برقگیرهای 132 کیلوولت مدرن از فناوری اکسید فلزی بدون شکاف استفاده می کنند که عمدتاً از وریستورهای اکسید روی (ZnO) استفاده می کنند. برخلاف برقگیرهای شکاف سنتی که برای شروع هدایت به شکاف های جرقه ای متکی هستند، طراحی های بدون شکاف امکان نظارت مداوم ولتاژ و پاسخ فوری به رویدادهای اضافه ولتاژ را فراهم می کنند. این منجر به عملکرد سریعتر و بهبود حفاظت از تجهیزات الکتریکی می شود.
واریستورهای ZnO : اینها قلب برقگیر هستند و ویژگیهای ولتاژ-جریان بسیار غیرخطی را نشان میدهند که آنها را قادر میسازد تا جریانهای موجی را به طور موثر و در عین حال مقاومت بالا را در شرایط عملیاتی معمولی حفظ کنند.
محفظه عایق : پشتیبانی مکانیکی و حفاظت محیطی را برای اجزای داخلی فراهم می کند.
اتصالات انتهایی : اتصالات مکانیکی و الکتریکی مطمئن را در سیستم قدرت تسهیل می کند.
محفظه چینی : ظروف چینی به دلیل استحکام مکانیکی و دوام خود، یک انتخاب سنتی برای محفظه های برقگیر بوده است. مقاومت عالی در برابر اشعه ماوراء بنفش و عوامل جوی دارد.

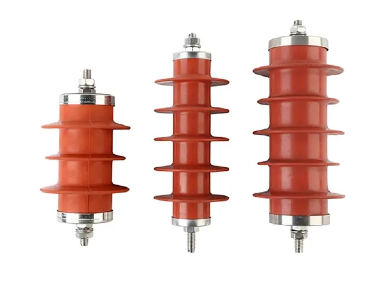

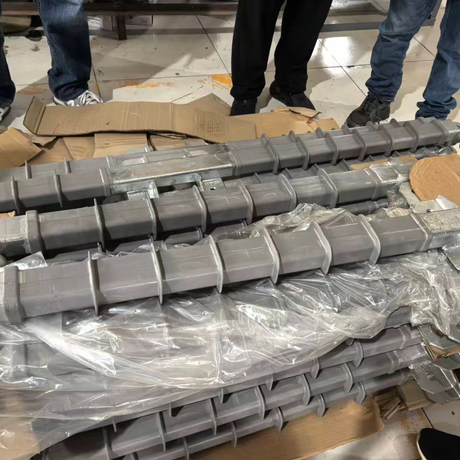

محفظه پلیمری : محفظه های پلیمری ساخته شده از لاستیک سیلیکونی یا سایر مواد کامپوزیتی، سبک وزن هستند و خواص آبگریز عالی دارند. آنها در محیط های آلوده عملکرد بهتری دارند و کمتر در معرض شکستگی هستند. علاوه بر این، برقگیرهای پلیمری اغلب فشردهتر هستند و نصب آسانتر را تسهیل میکنند.
الف برقگیر طراحی شده برای سیستم های 132 کیلو ولت باید استانداردهای عملکرد دقیق را رعایت کند تا از عملکرد قابل اعتماد در شرایط عادی و غیرعادی اطمینان حاصل شود. این دستگاه ها معمولاً برای ولتاژهای تا 170 کیلو ولت رتبه بندی می شوند و حاشیه ایمنی کافی بالاتر از ولتاژ اسمی سیستم را ارائه می دهند. این تضمین می کند که برقگیر می تواند در برابر حوادث اضافه ولتاژ بدون به خطر انداختن عایق یا عملکرد سیستم مقاومت کند.
یکی از جنبه های عملکرد حیاتی یک برقگیر، قابلیت تخلیه آن است. برقگیرها طوری طراحی شده اند که جریان های بسیار زیاد را در طول رویدادهای گذرا، مانند صاعقه یا نوسانات سوئیچینگ کنترل کنند. مدل های پیشرفته برقگیر 132 کیلو ولت قادر به تخلیه جریان های سرج از 10 کیلو آمپر تا بیش از 20 کیلو آمپر بسته به نیازهای خاص نصب هستند. برخی از کاربردهای سنگین ممکن است حتی نیاز به برقگیرهایی داشته باشند که برای عملکرد کلاس 40 یا 65 کیلو آمپر درجه بندی شده اند، به ویژه در مناطقی با تراکم صاعقه بالا یا جاهایی که عملیات سوئیچینگ مکرر است.
قابلیت جابجایی انرژی یکی دیگر از معیارهای حیاتی است که بر حسب کیلوژول بر کیلوولت (kJ/kV) اندازهگیری میشود، که نشاندهنده میزان انرژی است که برقگیر میتواند به طور ایمن در طول یک رویداد اضافه ولتاژ بدون آسیبدیدگی جذب کند. اندازه مناسب با توجه به ظرفیت جذب و تخلیه انرژی، حفاظت طولانی مدت از زیرساخت های الکتریکی ارزشمند را تضمین می کند.
حوادث اضافه ولتاژ موقت (TOV) می تواند در شرایط غیرعادی سیستم قدرت، مانند بارهای نامتعادل، خطاهای زمین، یا جزیره شدن سیستم رخ دهد. یک کارایی بالا برقگیر باید بتواند این شرایط TOV را برای مدت زمان مشخصی بدون تخریب در خواص عایق و هدایت خود تحمل کند.
مشخصات کلیدی در اینجا حداکثر ولتاژ عملیاتی پیوسته (MCOV) است که حداکثر ولتاژی است که برقگیر می تواند به طور مداوم در شرایط عادی تحمل کند. برای یک سیستم کلاس 132 کیلو ولت، MCOV برقگیر عموماً به گونه ای طراحی شده است که کمی کمتر از ولتاژ نامی باشد اما به اندازه کافی بالا باشد تا از عملکرد نادرست در طول نوسانات ولتاژ جلوگیری کند. این اطمینان حاصل می کند که برقگیر تحت ولتاژ سرویس معمولی در حالت غیر رسانا باقی می ماند، اما هنگامی که یک وضعیت اضافه ولتاژ واقعی رخ می دهد، فورا فعال می شود.
یکی دیگر از پارامترهای حیاتی ولتاژ باقیمانده است، که ولتاژی است که در پایانه های برقگیر در حین انجام یک نوسان باقی می ماند. ولتاژ باقیمانده کمتر به این معنی است که سرج گیر در بستن اضافه ولتاژ و محدود کردن تنش الکتریکی تجربه شده توسط تجهیزات پایین دست مؤثرتر است. برقگیرهای مدرن از وریستورهای اکسید روی (ZnO) با ویژگیهای VI بسیار غیرخطی استفاده میکنند که انتقال شدید از حالت عایق به حالت رسانا را امکانپذیر میسازد و ولتاژ باقیمانده را در طول رویدادهای افزایش به حداقل میرساند.
دوام مکانیکی یک برقگیر به اندازه عملکرد الکتریکی آن مهم است، به ویژه برای نصب در محیط های چالش برانگیز در فضای باز. مهار کننده ها باید تنش های مکانیکی ناشی از بارگذاری باد، ارتعاشات لرزه ای، تجمع برف و حتی ضربه های مکانیکی تصادفی را تحمل کنند.
سرج ارسترهای سنتی چینی به دلیل استحکام فشاری بالا و مقاومت در برابر قرار گرفتن در معرض اشعه ماوراء بنفش شناخته می شوند، اما همچنین سنگین و شکننده هستند و در هنگام حمل و نقل یا حوادث لرزه ای مستعد آسیب می شوند. از سوی دیگر، برقگیرهای پلیمری ساخته شده از موادی مانند لاستیک سیلیکونی یا EPDM، انعطافپذیری مکانیکی بیشتری را ارائه میکنند. این واحدهای سبک وزن برای جابجایی و نصب راحتتر بوده و همچنین در برابر ضربه و خرابکاری مقاومتر هستند. خواص آبگریز آنها همچنین آنها را برای استفاده در محیطهای با آلودگی یا رطوبت بالا ایدهآل میکند، جایی که آلودگی سطحی میتواند منجر به فلاشاور شود.
علاوه بر این، بسیاری از سرج ارسترهای پلیمری با استحکام اتصال کوتاه بالا طراحی شدهاند که به آنها امکان میدهد به طور ایمن فشار داخلی را مهار کنند و در صورت خرابی ناشی از خطا از تکه تکه شدن جلوگیری کنند. ساختار انعطافپذیر و مکانیزمهای خاموش کردن قوس داخلی آنها ایمنی را برای پرسنل و تجهیزات اطراف افزایش میدهد.
به طور خلاصه، برقگیر مورد استفاده در یک سیستم 132 کیلوولت باید ترکیبی متعادل از استقامت الکتریکی و چقرمگی مکانیکی را ارائه دهد. ولتاژ نامی، قابلیت جریان تخلیه، سطوح مقاومت TOV و عملکرد ولتاژ باقیمانده، همگی به اثربخشی دستگاه در حفاظت از زیرساخت های انرژی با ارزش کمک می کنند. در همین حال، استحکام مکانیکی تضمین می کند که برقگیر تحت طیف وسیعی از شرایط محیطی و تنش های عملیاتی قابل اعتماد و ایمن باقی می ماند.
در پستها، برقگیرهای 132 کیلوولت از تجهیزات حیاتی مانند ترانسفورماتورها، قطع کنندههای مدار و شینها در برابر اضافه ولتاژ محافظت میکنند. آنها به طور استراتژیک برای رهگیری نوسانات ورودی به پست قرار دارند و ایمنی و قابلیت اطمینان کل سیستم را تضمین می کنند.
ترانسفورماتورها اجزای حیاتی و گران قیمت در سیستم های قدرت هستند. برقگیرهای نصب شده بر روی ترمینال های ترانسفورماتور مانع از ایجاد ولتاژ اضافه باعث خرابی عایق می شوند و در نتیجه عمر مفید ترانسفورماتور را افزایش می دهند.
برقگیرها در امتداد خطوط انتقال، به ویژه در نقاط پایانی و اتصالات، برای محافظت در برابر نوسانات ناشی از صاعقه مستقر می شوند. آنها به حفظ یکپارچگی شبکه انتقال و جلوگیری از قطعی کمک می کنند.
در کاربردهای GIS، برقگیرهای فشرده در داخل تابلو برق ادغام می شوند تا از قطعات داخلی در برابر اضافه ولتاژ محافظت کنند. اندازه جمع و جور و عملکرد بالا آنها را برای محیط های با محدودیت فضا ایده آل می کند.
تأسیسات انرژی های تجدیدپذیر اغلب در مناطق مستعد برخورد صاعقه قرار دارند. برقگیرهای 132 کیلوولت برای محافظت از اینورترها، ترانسفورماتورها و سایر تجهیزات در مزارع بادی و خورشیدی استفاده می شود و از تولید برق مستمر و قابل اطمینان اطمینان می دهد.
انتخاب محل مناسب برای عملکرد موثر برقگیرها بسیار مهم است. آنها باید تا حد امکان نزدیک به تجهیزاتی که محافظت می کنند نصب شوند تا طول سیم های اتصال را به حداقل برسانند، که می تواند اندوکتانس را ایجاد کند و کارایی را کاهش دهد.
اتصال زمین موثر برای عملکرد ایمن برقگیرها ضروری است. آنها باید به یک زمین با مقاومت کم متصل شوند تا اطمینان حاصل شود که جریان های موج به طور ایمن از بین می روند. برای جلوگیری از فلاش اوور و اطمینان از ایمنی پرسنل، باید فاصله های ایمنی کافی حفظ شود.
نصب باید با استانداردهای بین المللی مربوطه، مانند IEC 60099-4 و IEEE C62.11 مطابقت داشته باشد که دستورالعمل هایی را در مورد الزامات عملکرد و روش های آزمایش برای برقگیرها ارائه می دهد.
اگرچه برقگیرهای مدرن برای عمر طولانی و با حداقل تعمیرات طراحی شده اند، بازرسی های دوره ای برای اطمینان از قابلیت اطمینان مداوم توصیه می شود. فواصل بازرسی ممکن است بر اساس شرایط محیطی و توصیه های سازنده متفاوت باشد.
بازرسیهای بصری منظم میتواند نشانههای آلودگی، آسیب فیزیکی یا آثار ترشح را شناسایی کند. هر گونه ناهنجاری باید به سرعت برطرف شود تا از شکست جلوگیری شود.
آزمایش برق دوره ای، مانند اندازه گیری مقاومت عایق و جریان نشتی، به ارزیابی وضعیت برقگیر کمک می کند. افزایش جریان نشتی ممکن است نشان دهنده خرابی و نیاز به تعویض باشد.
برقگیرها عمر مفیدی دارند. شاخص هایی مانند افزایش جریان نشتی، آسیب فیزیکی، یا عدم کارکرد در طول رویدادهای موج، نشان می دهد که تعویض لازم است. سازندگان اغلب دستورالعمل هایی را در مورد عمر سرویس مورد انتظار و معیارهای جایگزینی ارائه می دهند.
برقگیرهای 132 کیلوولت برای محافظت از سیستم های برق فشار قوی در برابر اضافه ولتاژهای گذرا ضروری هستند. طراحی پیشرفته آنها، با ترکیب فناوری اکسید روی بدون شکاف، پاسخ سریع و محافظت قابل اعتماد را تضمین می کند. با انتخاب برقگیرهای مناسب و رعایت شیوههای نصب و نگهداری مناسب، شرکتها و مهندسان میتوانند قابلیت اطمینان سیستم را افزایش داده و از زیرساختهای حیاتی محافظت کنند.
