Жоғары вольтты (ЖЖ) қуат жүйелерінде асқын кернеуді сөндіргіштер жабдықты найзағай соғуынан, ауыстырып қосу операцияларынан және басқа да бұзылулардан туындаған өтпелі асқын кернеулерден қорғайтын маңызды құрамдас бөліктер болып табылады. Бұл шамадан тыс кернеулер оқшаулаудың бұзылуына және дұрыс басқарылмаса жабдықтың істен шығуына әкелуі мүмкін. Атап айтқанда, 132 кВ асқын разрядтағыштар ЖҚ беру желілері мен қосалқы станцияларды қорғауға, жүйенің сенімділігі мен ұзақ қызмет ету мерзімін қамтамасыз етуге арналған.
Заманауи 132 кВ ток сөндіргіштер саңылаусыз металл оксиді технологиясын пайдаланады, ең алдымен мырыш оксиді (ZnO) варисторларын пайдаланады. Өткізуді бастау үшін ұшқын саңылауларына сүйенетін дәстүрлі саңылау сөндіргіштерінен айырмашылығы, бос конструкциялар кернеуді үздіксіз бақылауға және асқын кернеу оқиғаларына дереу жауап беруге мүмкіндік береді. Бұл электр жабдығы үшін жылдамырақ жұмыс істеуге және қорғанысты жақсартуға әкеледі.
ZnO варисторлары : Бұл қалыпты жұмыс жағдайында жоғары қарсылықты сақтай отырып, жоғары кернеулі токтарды тиімді өткізуге мүмкіндік беретін жоғары сызықты емес кернеу-ток сипаттамаларын көрсететін разрядтағыштың жүрегі.
Оқшаулағыш корпус : ішкі құрамдас бөліктерге механикалық қолдау мен қоршаған ортаны қорғауды қамтамасыз етеді.

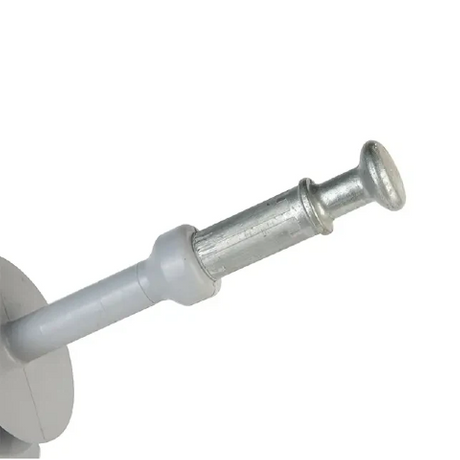

Соңғы арматуралар : қуат жүйесіндегі қауіпсіз механикалық және электрлік қосылымдарды жеңілдетеді.
Фарфор корпусы : Механикалық беріктігімен және беріктігімен танымал фарфор кернеуді тоқтататын корпустар үшін дәстүрлі таңдау болды. Ол ультракүлгін сәулеленуге және ауа-райының әсеріне тамаша төзімділік береді.

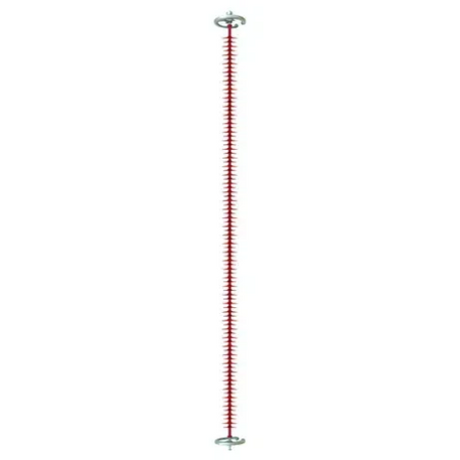

Полимер корпусы : силикон резеңкеден немесе басқа композициялық материалдардан жасалған полимер корпустары жеңіл және жоғары гидрофобтық қасиеттерді ұсынады. Олар ластанған ортада жақсы жұмыс істейді және сынуға бейім емес. Бұған қоса, полимерлі разрядтағыштар жиі ықшам болады, бұл орнатуды жеңілдетеді.
А ток разрядтағыш қалыпты және қалыптан тыс жағдайларда сенімді жұмысты қамтамасыз ету үшін қатаң өнімділік стандарттарына сай болуы керек. 132 кВ жүйелерге арналған Бұл құрылғылар әдетте жүйенің номиналды кернеуінен жоғары қауіпсіздік шегін ұсынатын 170 кВ дейінгі кернеулерге есептелген. Бұл разрядтағыштың жүйенің оқшаулауын немесе функционалдығын бұзбай, асқын кернеу оқиғаларына төтеп бере алатынын қамтамасыз етеді.
Тоқтатқыштың маңызды өнімділік аспектілерінің бірі оның разряд қабілеті болып табылады. Тоқтатқыштар найзағай соғуы немесе ауысу кернеуі сияқты өтпелі оқиғалар кезінде өте жоғары токтарды өңдеуге арналған. 132 кВ асқын кернеуді сөндіргіштердің жетілдірілген үлгілері орнатудың нақты талаптарына байланысты 10 кА-дан 20 кА-ға дейінгі асқын токтарды разрядтауға қабілетті. Кейбір ауыр жүкті қолданбалар тіпті 40кА немесе 65кА класының өнімділігі үшін есептелген кернеуді сөндіргіштерді қажет етуі мүмкін, әсіресе найзағайдың тығыздығы жоғары немесе коммутациялық операциялар жиі болатын жерлерде.
Энергияны өңдеу мүмкіндігі киловольтке (кДж/кВ) килоджоульмен өлшенетін тағы бір маңызды көрсеткіш болып табылады, ол кернеуді сөндіргіш асқын кернеу кезінде зақым келтірместен қауіпсіз сіңіре алатын энергия мөлшерін көрсетеді. Энергияны сіңіру және разрядтау қабілетіне сәйкес өлшемдерді дұрыс таңдау құнды электр инфрақұрылымын ұзақ мерзімді қорғауды қамтамасыз етеді.
Уақытша асқын кернеу (TOV) оқиғалары теңгерілмеген жүктемелер, жерге тұйықталулар немесе жүйенің ығысуы сияқты қуат жүйесінің қалыпты жағдайлары кезінде орын алуы мүмкін. Жоғары өнімділік Тоқтатқыш оқшаулағыш және өткізгіш қасиеттерін төмендетпей, белгілі бір ұзақтықта осы TOV жағдайларына төтеп беруі керек.
Мұндағы негізгі спецификация - максималды үздіксіз жұмыс кернеуі (MCOV), ол разрядтағыш қалыпты жағдайда үздіксіз шыдай алатын максималды кернеу болып табылады. 132 кВ класты жүйе үшін ток разрядтағыштың MCOV әдетте номиналды кернеуден сәл төмен, бірақ кернеудің ауытқуы кезінде жалған жұмысты болдырмайтындай етіп жасалған. Бұл разрядтағыштың қалыпты жұмыс кернеуі кезінде ток өткізбейтін күйде қалуын қамтамасыз етеді, бірақ шын асқын кернеу жағдайы орын алған кезде бірден іске қосылады.
Тағы бір маңызды параметр - қалдық кернеу, ол кернеуді өткізген кезде разрядқыштың терминалдарында қалатын кернеу. Төмен қалдық кернеу асқын кернеуді қысу және төменгі ағындағы жабдықтың әсерінен болатын электр кернеуін шектеуде ток разрядтағыштың тиімдірек екенін білдіреді. Заманауи ток сөндіргіштер оқшаулаудан өткізгіш күйге күрт өтуге және кернеудің жоғарылауы кезінде қалдық кернеуді азайтуға мүмкіндік беретін жоғары сызықты емес VI сипаттамалары бар мырыш оксиді (ZnO) варисторларын пайдаланады.
Тоқтатқыштың механикалық төзімділігі оның электрлік өнімділігі сияқты маңызды, әсіресе күрделі сыртқы ортадағы қондырғылар үшін. Ұстағыштар желдің жүктемесі, сейсмикалық тербеліс, қардың жиналуы және тіпті кездейсоқ механикалық әсерлерден туындаған механикалық кернеулерге төтеп беруі керек.
Дәстүрлі фарфордан жасалған ток сөндіргіштері жоғары қысу беріктігімен және ультракүлгін сәулелеріне төзімділігімен танымал, бірақ олар сондай-ақ ауыр және сынғыш болып табылады, бұл оларды тасымалдау немесе сейсмикалық оқиғалар кезінде зақымдануға бейім етеді. Екінші жағынан, силикон резеңке немесе EPDM сияқты материалдардан жасалған полимерлі ток сөндіргіштері жақсартылған механикалық төзімділікті ұсынады. Бұл жеңіл қондырғыларды өңдеу және орнату оңайырақ, сонымен қатар соққыға және вандализмге төзімді. Олардың гидрофобты қасиеттері сонымен қатар оларды ластануы жоғары немесе ылғалдылығы жоғары орталарда пайдалану үшін өте қолайлы етеді, бұл жерде бетінің ластануы басқа жағдайда жарқылға әкелуі мүмкін.
Сонымен қатар, көптеген полимерлі ток тоқтатқыштар жоғары қысқа тұйықталу беріктігімен жасалған, бұл оларға ішкі қысымды қауіпсіз ұстауға және ақаудан туындаған ақаулық жағдайында фрагментацияны болдырмауға мүмкіндік береді. Олардың икемді құрылысы және ішкі доғаны сөндіру механизмдері жақын маңдағы персонал мен жабдықтың қауіпсіздігін одан әрі арттырады.
Қорытындылай келе, 132 кВ жүйесінде қолданылатын ток разрядтағыш электрлік төзімділік пен механикалық қаттылықтың теңдестірілген комбинациясын ұсынуы керек. Номиналды кернеу, разряд тогы мүмкіндігі, TOV төзімділік деңгейлері және қалдық кернеудің өнімділігі – барлығы бағалы қуат инфрақұрылымын қорғауда құрылғының тиімділігіне ықпал етеді. Сонымен қатар, механикалық беріктік разрядтағыштың қоршаған орта жағдайлары мен жұмыс кернеулерінің кең ауқымында сенімді және қауіпсіз болып қалуын қамтамасыз етеді.
Қосалқы стансаларда 132 кВ кернеуді сөндіргіштер трансформаторлар, автоматты ажыратқыштар және шиналар сияқты маңызды жабдықты асқын кернеуден қорғайды. Олар бүкіл жүйенің қауіпсіздігі мен сенімділігін қамтамасыз ете отырып, қосалқы станцияға түсетін асқын кернеуді тоқтату үшін стратегиялық түрде орналастырылған.
Трансформаторлар энергетикалық жүйелердегі өмірлік маңызды және қымбат компоненттер болып табылады. Трансформатор клеммаларында орнатылған ток разрядтағыштар асқын кернеулерден оқшаулаудың бұзылуына жол бермейді, осылайша трансформатордың қызмет ету мерзімін ұзартады.

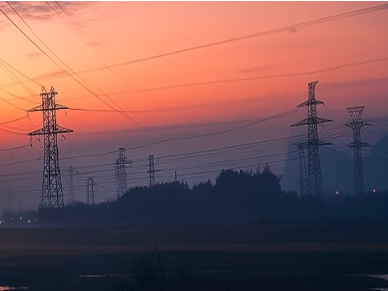

Тоқтатқыштар электр беру желілерінің бойында, әсіресе тоқтау нүктелері мен түйіспелерде найзағайдан туындаған кернеулерден қорғау үшін орналастырылған. Олар тасымалдау желісінің тұтастығын сақтауға және үзілістердің алдын алуға көмектеседі.
ГАЖ қолданбаларында ішкі құрамдастарды асқын кернеулерден қорғау үшін ықшам кернеуді сөндіргіштер коммутациялық құрылғылардың ішінде біріктірілген. Олардың ықшам өлшемі мен жоғары өнімділігі оларды кеңістік шектеулі орталар үшін өте қолайлы етеді.
Жаңартылатын энергия қондырғылары көбінесе найзағай түсуіне бейім жерлерде орналасады. 132 кВ кернеуді тоқтатқыштар инверторларды, трансформаторларды және жел және күн электр станцияларында үздіксіз және сенімді электр энергиясын өндіруді қамтамасыз ететін басқа жабдықтарды қорғау үшін қолданылады.
Тоқтатқыштардың тиімді жұмыс істеуі үшін орынды дұрыс таңдау өте маңызды. Индуктивтілікті енгізіп, тиімділікті төмендететін қосылым сымдарының ұзындығын азайту үшін оларды қорғайтын жабдыққа мүмкіндігінше жақын орнату керек.
Тоқтатқыштардың қауіпсіз жұмысы үшін тиімді жерге қосу өте маңызды. Кернеу токтарының қауіпсіз таралуын қамтамасыз ету үшін олар төмен кедергісі бар жерге қосылуы керек. Жарқыраудың алдын алу және персоналдың қауіпсіздігін қамтамасыз ету үшін тиісті қауіпсіздік рұқсаттары сақталуы керек.
Орнату IEC 60099-4 және IEEE C62.11 сияқты тиісті халықаралық стандарттарға сәйкес болуы керек, оларда өнімділік талаптары мен кернеуді тоқтатқыштардың сынақ процедуралары туралы нұсқаулар берілген.
Заманауи ток сөндіргіштер ең аз техникалық қызмет көрсетумен ұзақ қызмет ету мерзіміне арналған болса да, тұрақты сенімділікті қамтамасыз ету үшін мерзімді тексерулер ұсынылады. Тексеру аралықтары қоршаған орта жағдайларына және өндірушінің ұсыныстарына байланысты өзгеруі мүмкін.
Тұрақты визуалды тексерулер ластану белгілерін, физикалық зақымдануды немесе ағызу іздерін анықтай алады. Кез келген ауытқуларды сәтсіздікке жол бермеу үшін дереу жою керек.
Оқшаулау кедергісін және ағып кету тогын өлшеу сияқты мерзімді электрлік сынақтар разрядтағыштың жағдайын бағалауға көмектеседі. Ағып кету тогының жоғарылауы нашарлауды және ауыстыру қажеттілігін көрсетуі мүмкін.
Тоқтатқыштардың қызмет ету мерзімі шектеулі. Ағып кету тогының жоғарылауы, физикалық зақымдану немесе кернеудің жоғарылауы кезінде жұмыс істемеу сияқты көрсеткіштер ауыстыру қажет екенін көрсетеді. Өндірушілер жиі күтілетін қызмет мерзімі мен ауыстыру критерийлері туралы нұсқаулар береді.
132 кВ асқын разрядтағыштар жоғары вольтты электр жүйелерін өтпелі асқын кернеулерден қорғау үшін қажет. Олардың саңылаусыз мырыш оксиді технологиясын қамтитын жетілдірілген дизайны жылдам әрекет етуді және сенімді қорғанысты қамтамасыз етеді. Тиісті ток сөндіргіштерді таңдау және дұрыс орнату және техникалық қызмет көрсету тәжірибесін сақтау арқылы коммуналдық қызметтер мен инженерлер жүйенің сенімділігін арттырып, маңызды инфрақұрылымды қорғай алады.
