I højspændings (HV) kraftsystemer er overspændingsarrestere kritiske komponenter, der beskytter udstyr mod kortvarige overspændinger forårsaget af lynnedslag, skifteoperationer og andre forstyrrelser. Disse overspændinger kan føre til isoleringsopdeling og udstyrssvigt, hvis de ikke styres korrekt. Specifikt er 132 kV overspændingsarrestere designet til at beskytte HV -transmissionsnetværk og -stationer, hvilket sikrer systemets pålidelighed og levetid.
Moderne 132 kV overspændingsarrestere anvender gapless metaloxidteknologi, der primært anvender zinkoxid (ZnO) varistorer. I modsætning til traditionelle gappede arrestanter, der er afhængige af gnisthuller for at indlede ledning, giver gapless -design kontinuerlig spændingsovervågning og øjeblikkelig respons på overspændingsbegivenheder. Dette resulterer i hurtigere drift og forbedret beskyttelse af elektrisk udstyr.
ZnO-varistorer : Dette er hjertet af arrangementet, der udviser meget ikke-lineær spændingsstrømsegenskaber, der gør det muligt for dem at udføre overspændingsstrømme effektivt, mens de opretholder høj modstand under normale driftsbetingelser.
Isolerende boliger : Tilvejebringer mekanisk støtte og miljøbeskyttelse af de interne komponenter.
End -fittings : lette sikre mekaniske og elektriske forbindelser inden for elsystemet.
Porcelænsboliger : Kendt for sin mekaniske styrke og holdbarhed har porcelæn været et traditionelt valg for overspændingsarresterhuse. Det giver fremragende modstand mod UV -stråling og forvitring.

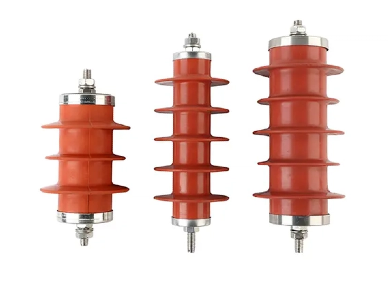

Polymerhus : Made af silikonegummi eller andre sammensatte materialer er polymerhus lette og tilbyder overlegne hydrofobe egenskaber. De klarer sig bedre i forurenede miljøer og er mindre tilbøjelige til at bryde. Derudover er arresterede polymerhuse ofte mere kompakte, hvilket letter lettere installation.
EN Overspændingsarrester designet til 132 kV -systemer skal opfylde strenge ydelsesstandarder for at sikre pålidelig drift under normale og unormale forhold. Disse enheder er typisk vurderet til spændinger op til 170 kV, hvilket giver en tilstrækkelig sikkerhedsmargin over systemets nominelle spænding. Dette sikrer, at arrangementet kan modstå overspændingsbegivenheder uden at gå på kompromis med systemets isolering eller funktionalitet.
Et af de kritiske præstationsaspekter af en overspændingsarrester er dens udladningsevne. Overspændingsarrestere er konstrueret til at håndtere ekstremt høje strømme under kortvarige begivenheder, såsom lynnedslag eller skifte overspænding. Avancerede modeller af 132 kV overspændingsarrestere er i stand til at udlede overspændingsstrømme, der spænder fra 10 ka til over 20 ka, afhængigt af installationens specifikke krav. Nogle tunge applikationer kan endda kræve overspændingsarrestere, der er klassificeret for 40 ka eller 65 ka klasse ydeevne, især i områder med høj lyntæthed eller hvor skifteoperationer er hyppige.
Energihåndteringsevnen er en anden vigtig metrisk, målt i kilojoules pr. Kilovolt (KJ/KV), hvilket indikerer mængden af energi, som overspændingsarresteren sikkert kan absorbere under en overspændingsbegivenhed uden at lide skade. Korrekt størrelse i henhold til energiabsorption og udladningskapacitet sikrer langsigtet beskyttelse af værdifuld elektrisk infrastruktur.
Midlertidig overspænding (TOV) begivenheder kan forekomme under unormale kraftsystemforhold, såsom ubalancerede belastninger, jordfejl eller systemøing. En højtydende Overspændingsarrester skal være i stand til at modstå disse TOV -betingelser for en specificeret varighed uden nedbrydning i dets isolerende og udførte egenskaber.
Den vigtigste specifikation her er den maksimale kontinuerlige driftsspænding (MCOV), som er den maksimale spænding, som arrangsen kan udholde kontinuerligt under normale forhold. For et 132 kV -klassesystem er MCOV for overspændingsarrester generelt designet til at være lidt under den nominelle spænding, men høj nok til at forhindre falsk drift under spændingsudsving. Dette sikrer, at arrangementet forbliver i en ikke-ledende tilstand under normal servicespænding, men aktiveres øjeblikkeligt, når der opstår en ægte overspændingstilstand.
En anden kritisk parameter er den resterende spænding, som er spændingen, der forbliver på tværs af arrangementets terminaler, mens den udfører en bølge. En lavere resterende spænding betyder, at overspændingsarresteren er mere effektiv til at spænde overspændingen og begrænse den elektriske stress, der opleves af nedstrømsudstyr. Moderne overspændingsarrestere bruger zinkoxid (ZnO) varistorer med meget ikke-lineære VI-egenskaber, hvilket muliggør skarpe overgange fra at isolere til at udføre tilstande og minimere resterende spænding under overspændingsbegivenheder.
Den mekaniske holdbarhed af en overspændingsarrester er lige så vigtig som dens elektriske ydelse, især til installationer i udfordrende udendørs miljøer. Arrestanter skal udholde mekaniske spændinger forårsaget af vindbelastning, seismiske vibrationer, sneakkumulering og endda utilsigtede mekaniske påvirkninger.
Traditionelle porcelænshousede overspændingsarrestere er kendt for deres høje trykstyrke og modstand mod UV-eksponering, men de er også tunge og sprøde, hvilket gør dem mere modtagelige for skader under transport eller seismiske begivenheder. På den anden side tilbyder polymerhousede overspændingsarrestere fremstillet af materialer som silikonegummi eller EPDM forbedret mekanisk modstandsdygtighed. Disse lette enheder er lettere at håndtere og installere og er også mere modstandsdygtige over for påvirkning og hærværk. Deres hydrofobe egenskaber gør dem også ideelle til brug i miljøer med høj til forordning eller højlufthed, hvor overfladeforurening ellers kunne føre til flashover.
Desuden er mange polymerhusede overspændingsarrestere designet med høj kortslutningsstyrke, hvilket gør det muligt for dem sikkert at indeholde internt tryk og undgå fragmentering i tilfælde af en fejlinduceret fiasko. Deres fleksible konstruktion og interne bue-slukningsmekanismer forbedrer sikkerheden for nærliggende personale og udstyr yderligere.
Sammenfattende skal den overspændingsarrester, der bruges i et 132 kV -system, tilbyde en afbalanceret kombination af elektrisk udholdenhed og mekanisk sejhed. Nominel spænding, udladning af strømkapacitet, TOV modstander niveauer og resterende spændingsydelse bidrager alle til enhedens effektivitet til at beskytte værdifuld effektinfrastruktur. I mellemtiden sikrer mekanisk styrke, at arrangementet forbliver pålidelig og sikker under en lang række miljøforhold og operationelle spændinger.
I understationer beskytter 132 kV overspændingsarrestere kritisk udstyr som transformere, afbrydere og busbarer fra overspændinger. De er strategisk placeret til at aflytte bølger, der kommer ind i stationen, hvilket sikrer sikkerheden og pålideligheden af hele systemet.
Transformatorer er vigtige og dyre komponenter i kraftsystemer. Overspændingsarrestere, der er installeret på transformerterminaler, forhindrer overspændinger i at forårsage isoleringssvigt og derved forlænge transformerens levetid.
Overspændingsarrestere er indsat langs transmissionslinjer, især ved opsigelsespunkter og kryds, for at beskytte mod lyninducerede overspændinger. De hjælper med at bevare transmissionsnetværkets integritet og forhindre strømafbrydelser.
I GIS -applikationer er kompakte overspændingsarrestere integreret i switchgearet for at beskytte interne komponenter mod overspændinger. Deres kompakte størrelse og høje ydeevne gør dem ideelle til rumbegrænsede miljøer.
Installationer til vedvarende energi er ofte placeret i områder, der er tilbøjelige til lynnedslag. 132 kV overspændingsarrestere bruges til at beskytte invertere, transformatorer og andet udstyr i vind- og solfarme, hvilket sikrer kontinuerlig og pålidelig kraftproduktion.
Korrekt valg af sted er afgørende for effektiv drift af overspændingsarrestere. De skal installeres så tæt som muligt på det udstyr, de beskytter for at minimere længden af forbindelsen, hvilket kan indføre induktans og reducere effektiviteten.
Effektiv jording er vigtig for den sikre drift af overspændingsarrestere. De skal tilsluttes en lav modstand for at sikre, at overspændingsstrømme sikkert spredes. Der skal opretholdes tilstrækkelige sikkerhedsklareringer for at forhindre flashovers og sikre personalsikkerhed.
Installation skal overholde relevante internationale standarder, såsom IEC 60099-4 og IEEE C62.11, som giver retningslinjer for præstationskrav og testprocedurer for overspændingsarrestere.
Selvom moderne overspændingsarrestere er designet til lang levetid med minimal vedligeholdelse, anbefales periodiske inspektioner for at sikre løbende pålidelighed. Inspektionsintervaller kan variere baseret på miljøforhold og producentanbefalinger.
Regelmæssige visuelle inspektioner kan identificere tegn på forurening, fysisk skade eller udladningsspor. Eventuelle abnormiteter skal adresseres omgående for at forhindre fiasko.
Periodisk elektrisk test, såsom måling af isoleringsmodstand og lækstrøm, hjælper med at vurdere arrangementets tilstand. En stigning i lækstrøm kan indikere forringelse og behovet for udskiftning.
Overspændingsarrestere har en endelig levetid. Indikatorer såsom øget lækstrøm, fysisk skade eller manglende operation under overspændingsbegivenheder antyder, at udskiftning er nødvendig. Producenter leverer ofte retningslinjer for forventet levetid og erstatningskriterier.
132 kV overspændingsarrestere er uundværlige for at beskytte højspændingseventsystemer mod kortvarige overspændinger. Deres avancerede design, der inkorporerer gapless zinkoxidteknologi, sikrer hurtig respons og pålidelig beskyttelse. Ved at vælge passende overspændingsarrestere og overholde korrekt installations- og vedligeholdelsespraksis kan forsyningsselskaber og ingeniører forbedre systemets pålidelighed og beskytte kritisk infrastruktur.
For overspændingsbeskyttelsesløsninger i høj kvalitet, der er skræddersyet til forskellige spændingsniveauer og feltforhold, kan du overveje at nå ud til velrenommerede producenter som Hebei Jiuding Electric Co., Ltd. Deres ekspertise og produkttilbud kan give den nødvendige beskyttelse for dine elsystemer.
