Ашиглалтын инженерүүд болон худалдан авах ажиллагааны багуудын хувьд түдгэлзүүлсэн нийлмэл тусгаарлагчийг зааж өгөх нь өндөр эрсдэлтэй шийдвэр юм. Шугамын ачааллыг дутуу тооцох нь шууд механик гэмтэл, сүлжээний зогсолтыг уртасгахад хүргэдэг. Уламжлалт шаазан эсвэл шилэн эдлэлээс ялгаатай нь орчин үеийн нийлмэл хувилбарууд нь полимер орон сууцаар хамгаалагдсан тусгай шилэн цөмд тулгуурладаг. Энэхүү үндсэн бүтцийн ялгаа нь механик ачааллын үнэлгээний тодорхой аргачлалыг шаарддаг. Та уян хатан нийлмэл материалд хуучин керамик хэмжигдэхүүнийг аюулгүйгээр ашиглах боломжгүй. Ингэх нь цахилгаан дамжуулах шугамын дагуух дотоод эвдрэл, аюулгүй байдлын ноцтой аюулыг бий болгох эрсдэлтэй.
Энэхүү гарын авлага нь техникийн үнэлгээний хүрээ, дагаж мөрдөх стандартууд болон бодит үнэлгээний шалгууруудыг задалсан. Дамжуулах төсөлдөө тохирох техник хангамжийг найдвартай тодорхойлж, худалдан авахын тулд танд эдгээр нарийн хэрэгслүүд хэрэгтэй. Эдгээр ачааллын тухай ойлголтыг эзэмшсэнээр та дэд бүтцээ цаг агаарын эрс тэс үзэгдэл, өдөр тутмын стрессийг амархан тэсвэрлэдэг.
Механик хүчин чадлыг ойлгох нь үнэлгээний үндсэн хүрээг задлахаас эхэлдэг. Үйлдвэрлэгчид тусгай лабораторийн хэмжүүрээр дамжуулан хүч чадлын хэмжээг тодорхойлдог. Заасан механик ачаалал (SML) нь үйлдвэрлэгчээс баталгаажуулсан механик бат бэхийн эцсийн үнэлгээг тодорхойлдог. Загварын туршилтын үед операторууд нэгжид асар их хүчдэл өгдөг. Тусгаарлагч нь яг ийм ачааллыг тасралтгүй нэг минутын турш тэсвэрлэх ёстой. Энэ чухал цонхны үед шилэн утас нь бүтэлгүйтэх боломжгүй бөгөөд металл төгсгөлийн холбох хэрэгсэл нь сугалж болохгүй. Худалдан авалтын стандартууд нь аюулгүй ажиллагааны хязгаарыг тогтоохын тулд SML-ийг ашигладаг. Шилдэг туршлагууд нь угсралтынхаа хэмжээг сайтар тооцоолохыг шаарддаг. Таны хүлээгдэж буй хамгийн их ачаалал нь SML-ийн 50% -иас хэтрэхгүй байх ёстой.
Тогтмол туршилтын ачаалал (RTL) нь өөр боловч адил чухал зорилготой. Байгууламжууд тээвэрлэлт хийхээс өмнө үйлдвэрлэсэн нэгж бүрт энэхүү баталгааны ачааллыг хэрэглэнэ. Инженерүүд ихэвчлэн RTL-ийг заасан SML-ийн 50% -д тохируулдаг. Чанарын хяналтын энэхүү нарийн алхам нь төгсгөлийн холбох хэрэгсэлд ашигласан физик шахалтын процессыг баталгаажуулдаг. Энэ нь далд үйлдвэрлэлийн согог нь далд шилэн цөмийг эвдэхгүй байхыг баталгаажуулдаг. Зөв шалгагдсан Түдгэлзүүлсэн нийлмэл тусгаарлагч нь эдгээр суурь стрессийн эсрэг аль хэдийн батлагдсан газар дээр ирдэг.
Стандарт ачааллын хязгаараас гадна үнэлгээчид механик гэмтлийн хязгаарыг (MDL) шинжлэх ёстой. Нарийвчилсан акустик ялгаралтын туршилт нь лабораторийн туршилтын явцад MDL-ийг тодорхойлдог. Энэхүү туршилт нь шилэн ноосны үндсэн матриц дотор эргэлт буцалтгүй бичил хагарал эхлэх яг босгыг тодорхойлдог. Энэ хязгаарыг тогтоох нь урт хугацааны амьдралын мөчлөгийн төлөвлөлтөд чухал хэмжүүр болж, талбайн ашиглалтын явцад нэгжүүд энэ босго хэмжээнээс хэтэрсэн ядаргааны ачааллыг хэзээ ч мэдрэхгүй байх боломжийг олгодог.
Талбайд хэрэглэх нь яг механик үнэлгээний аргачлалыг зааж өгдөг. Босоо суспензийн ачаалал нь хэвтээ суналтын ачааллаас тэс өөр ажилладаг. Стандарт түдгэлзүүлэлтийн тохиргоонд угсралт нь үндсэндээ бэхлэгдсэн дамжуулагч, хуримтлагдсан өвлийн мөс, холбогдох металл тоног төхөөрөмжийн статик жинг үүрдэг. Гэсэн хэдий ч зөвхөн статик тооцоолол хангалтгүй байдаг. Хүрээлэн буй орчны динамик хүчин зүйлүүд энэ суурь үзүүлэлтийг улам хүндрүүлдэг. Салхины хүч болон хүчтэй давхих дамжуулагч нь мөчлөгийн элэгдэлд орохоос урьдчилан сэргийлэхийн тулд ядаргаа шалгах тусгай арга хэмжээг шаарддаг.

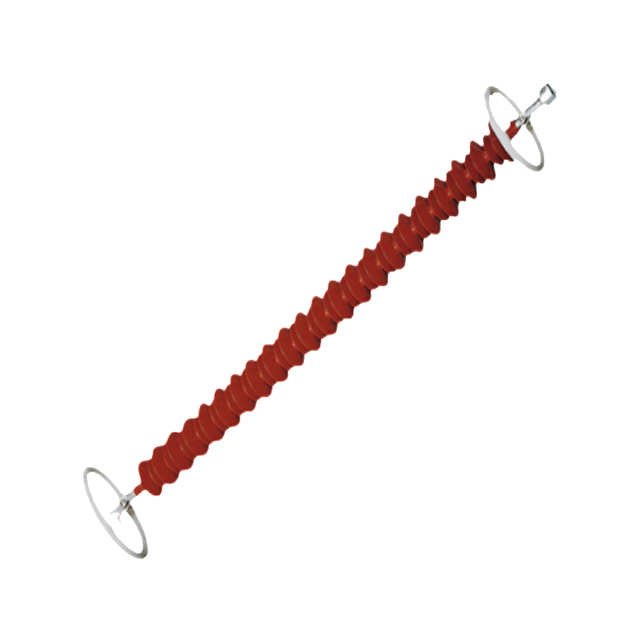

Хэвтээ суналтын хэрэглээ нь хүчтэй, тасралтгүй ачаалал үүсгэдэг. Үхсэн цамхаг нь уртын дагуух асар их хүчийг хязгааргүй хугацаагаар барих чадвартай тоног төхөөрөмж шаарддаг. Та байршуулах үед a нийлмэл урт бариултай тусгаарлагч нь хурцадмал үүрэг гүйцэтгэдэг бөгөөд гол цөм нь бүхэлдээ хэт их ачаалалтай байдаг. Үнэлгээчид хурцадмал байдалд байгаа урт хугацааны материаллаг зан үйлд анхаарлаа хандуулах ёстой.
Эдгээр шаардсан үүрэгт тэнцэхийн тулд нэгж нь мөлхөгчдийн хатуу шалгалтыг шаарддаг. Мөлхөх гэдэг нь байнгын стресст байгаа материалын удаан, байнгын сунгалтыг хэлнэ. Лабораторийн мөлхөгч байдлын үнэлгээ нь шилэн матриц болон муруйсан металл төгсгөлийн холбох хэрэгсэл нь хэмжээст тогтвортой байдлыг баталгаажуулдаг. Тэд 30-50 жилийн хугацаанд сунаж, гулсаж чадахгүй. Тиймээс тусгай зориулалтын Өндөр хүчдэлийн хүчдэлийн тусгаарлагч нь стандарт босоо нэгжүүдтэй харьцуулахад SML-ийн үндсэн үзүүлэлтүүдийг ихээхэн шаарддаг.
Механик үнэлгээ нь гурван ялгаатай материалын бүрэлдэхүүн хэсгүүдийн харилцан үйлчлэлээс бүрэн хамаардаг. Нэгдүгээрт, шилэн арматуртай хуванцар (FRP) гол нь цорын ганц даацын элементийн үүрэг гүйцэтгэдэг. Үнэлгээчид голын диаметр болон эргэн тойрон дахь давирхайн матрицын чанарт онцгой анхаарал хандуулдаг. Дээд зэрэглэлийн давирхайн матриц нь суналтын даралтыг олон сая шилэн шилэнд жигд хуваарилдаг. Давирхайг муу шингээх нь хуурай толбо үлдээж, дотоод зүслэгийн эмзэг байдлыг үүсгэдэг.
Хоёрдугаарт, төгсгөлийн тохируулгатай хавчих технологи нь угсралтын тогтвортой байдлыг шаарддаг. Үйлдвэрлэгчид цайрдсан ган эсвэл хөнгөн цагаан холбох хэрэгслийг их хэмжээний гидравлик хүчийг ашиглан FRP гол дээр шууд шахдаг. Нарийвчлал энд чухал юм. Техникчид хавчих үе шатанд акустик ялгаралтын мэдрэгч ашигладаг. Энэхүү бодит цагийн хяналт нь металл тоног төхөөрөмж болон голын хооронд байнгын, гулсалтгүй холболтыг баталгаажуулдаг. Хамгийн чухал нь метал доорхи нарийн шилэн хэсгийг бутлахаас өмнө шахалтын процессыг зогсооно.
Гуравдугаарт, бид хамгаалалтын гадна талыг үнэлдэг. А Силикон резинэн урт саваа тусгаарлагч нь полимер орон сууцыг зөвхөн байгаль орчныг хамгаалах зорилгоор ашигладаг, учир нь резин нь шугамын механик хүчдэлийг тэглэдэг. Гэсэн хэдий ч түүний гидрофобик шинж чанар нь гадаргууг хянах, цахилгаан нум үүсгэхээс сэргийлдэг. Цахилгааны эвдрэлээс урьдчилан сэргийлэх нь орон нутгийн дулааны доройтлыг зогсооно. Хэрэв нум нь полимер орон сууцыг тасралтгүй шатааж байвал хүчтэй дулаан нь эцэст нь FRP цөмд хүрч, түүний механик хүчийг бүхэлд нь устгадаг.
Нэмэлт өндөр хүчдэлийн (EHV) нутаг дэвсгэрт шилжих нь механик үзүүлэлтүүдийг бүхэлд нь өөрчилдөг. Өндөр хүчин чадалтай EHV шугамууд нь асар их механик үнэлгээ шаарддаг бөгөөд ихэвчлэн 210 кН-аас 400 кН ба түүнээс дээш хүч шаардагддаг. Ашиглалтын төлөвлөлтийн мэргэжилтнүүд 500 кВ-аас 800 кВ-ын дамжуулах сүлжээнд ашигладаг олон багц дамжуулагчийн асар их жинг тооцоолох ёстой. Дөрвөн багц эсвэл зургаан багц дамжуулагчийн тохиргоо нь нэг утсан дээр асар их статик жинтэй байдаг.
Худалдан авах нь нэмэлт өндөр хүчдэлийн түдгэлзүүлсэн тусгаарлагч нь заавал байх ёстой тоног төхөөрөмжийн хувьсагчдыг нэвтрүүлдэг. Корона цагираг интеграци нь эдгээр хүчдэлийн түвшинд туйлын хэрэгцээ болдог. Эдгээр металл цагиргийг нэмэх нь механик тоног төхөөрөмжийн холболтод нөлөөлдөг. Тэд их хэмжээний хөндлөн салхины дор цамхагийн механик савлуурын динамикийг өөрчилдөг утсуудын нийт уртыг өөрчилдөг.
Цаашилбал, EHV програмууд нь цахилгаан талбайн стресс ба механик стресс хоёрын хооронд аюултай давхцлыг бий болгодог. Гурвалсан цэг нь агаар, металл тоног төхөөрөмж, полимер орон сууцны огтлолцох яг байршлыг илэрхийлнэ. Бид энд хүчдэлийн градиентийг зохицуулах дизайны хатуу дүрмийг үнэлдэг. Хяналтгүй титмийн ялгадас нь энэ уулзварын ойролцоох полимер орон сууцыг аажмаар элэгдэлд оруулна. Цаг хугацаа өнгөрөхөд чийг нь үндсэн интерфейсийг эвдэж, цамхагийн бүх тулгуур бүтцийн механик бүрэн бүтэн байдлыг алдагдуулдаг.
Нарийн бие даасан баталгаажуулалтгүйгээр үйлдвэрлэгчийн ачааллын нэхэмжлэлийг хүлээн зөвшөөрөхгүй. Дэлхийн нийтийн хэрэглээний стандартууд нь бүтээгдэхүүнийг шалгах тодорхой хүрээг бий болгодог. Бүрэн, баталгаажсан Төрөл Туршилтын тайланг үзэхийг шаардах. Нийлмэл дүүжлүүр ба суналтын угсралтын хувьд IEC 61109 нь олон улсын стандарт юм. Хойд Америкийн зах зээлд ANSI C29.11 нь ижил төстэй шалгуур үзүүлэлтүүдийг өгдөг.
Борлуулагчийн сонголтыг эцэслэхийн өмнө та хурдасгасан хөгшрөлтийн өгөгдөлд гүн гүнзгий орох ёстой. 1000 ба 5000 цагийн ажиглалт, элэгдлийн шинжилгээний үр дүнг хоёуланг нь үнэл. Эдгээр туршилтууд нь олон арван жилийн байгаль орчны нөлөөлөлд өртсөнийг дуурайдаг. Дулааны механик туршилтын өгөгдөл нь мөн адил чухал болохыг нотолж байна. Энэхүү тусгай туршилт нь хүнд механик ачааллыг эргүүлэхийн зэрэгцээ хэт халуун, хүйтэн жавартай температурын хооронд хурдацтай хэлбэлзэж, хавчих тогтвортой байдлыг баталгаажуулдаг.
Стандартчилагдсан механик баталгаажуулалтын хэмжүүрийн
| шалгалтын ангилал | Үндсэн хэмжигдэхүүнээр үнэлэгдсэн | стандарт лавлагааны | тэнцэх/бүтэлгүйтлийн шалгуур |
|---|---|---|---|
| Тодорхойлсон механик ачаалал (SML) | Суналтын бат бэхийн дээд хязгаар | IEC 61109 / ANSI C29.11 | Хамгийн их ачааллыг 1 минутын турш алдаагүй барина |
| Тогтмол туршилтын ачаалал (RTL) | Crimp-ийн бүрэн бүтэн байдал ба үндсэн согогууд | IEC 61109 | Үйлдвэрийн үйлдвэрлэлийн явцад 50% SML барина |
| Дулаан механик дугуй | Температурын эрс тэс нөхцөлд тоног төхөөрөмжийн тогтвортой байдал | IEC 61109 | Гол гулсалт, орон сууцны тусгаарлалт байхгүй |
| Хохирлын хязгаар (MDL) үнэлгээ | Акустик ялгаруулалтаар бичил хагарлын босго | CIGRE / IEC TR | Акустик өргөлтүүд нь тогтоосон үндсэн шугамаас доогуур хэвээр байна |
Тогтвортой чанарыг хангахын тулд борлуулагчийн ил тод байдлыг бүрэн хангах. Худалдан авалтын ажлын урсгалдаа дараах баталгаажуулалтын алхмуудыг хэрэгжүүлээрэй.
Суулгах явцад буруу харьцсан тохиолдолд төгс үнэлгээтэй тоног төхөөрөмж ч бүтэлгүйтэх болно. Талбайн бодит байдал нь ихэвчлэн үйлдвэрийн онгон үнэлгээг бууруулдаг. Мушгих эмзэг байдал нь хамгийн нийтлэг аюулыг илэрхийлдэг. Нийлмэл загварууд нь гайхалтай суналтын бат бөх чанараараа сайрхдаг боловч мушгирах, мушгирах гэмтлүүдэд маш мэдрэмтгий хэвээр байна. Тоног төхөөрөмжийг зэрэгцүүлэхийн тулд төхөөрөмжийг мушгихад дотоод шилэн утаснууд тэр дороо хугарч, жинхэнэ SML-ийг бууруулдаг.
Харьцах, залилан хийх дадлага нь үйл ажиллагааны ноцтой эрсдэлийг дагуулдаг. Багийнхан суурилуулах протоколыг чанд дагаж мөрдөх ёстой. Тусгаарлагчийг шат болгон ашиглах эсвэл уян хатан хязгаараас хэтрүүлэн нугалах нь бүтцийн бүрэн бүтэн байдлыг алдагдуулдаг. Өргөх үед ган цамхагийн гишүүдийн эсрэг силикон орон сууцыг хусах нь чийгийн нэвтрэлт, улмаар цахилгааныг хянах боломжийг олгодог.
Эцэст нь бид техник хангамжийн нийцтэй байдлыг авч үзэх ёстой. Хавчаараас хэл рүү эсвэл бөмбөгөөс залгуурт холбох хэрэгслүүд нь таны одоо байгаа цамхагийн тоног төхөөрөмжид бүрэн нийцэж байгаа эсэхийг шалгаарай. Тохиромжгүй эсвэл буруу хэмжээтэй тээглүүр нь үе мөчний чөлөөт хөдөлгөөнөөс сэргийлдэг. Энэ хөшүүн байдал нь ачааллын тэгш бус хуваарилалтыг үүсгэдэг. Орон нутгийн стрессийн концентраци нь шилэн кабелийн үндсэн эвдрэлийн цэгт хүрэхээс өмнө металл холбох хэрэгслийг огтолно.
Нийлмэл тусгаарлагчийг зөв тодорхойлох нь механик үнэлгээний протоколыг чанд дагаж мөрдөхийг шаарддаг. Та SML болон RTL-ийн хязгаарыг үнэн зөв шалгаж, өдөр тутмын шугамын ачаалал үйлдвэрлэгчийн босго хэмжээнээс хамаагүй доогуур байгаа эсэхийг баталгаажуулах ёстой. Үнэлгээний төрлийг програмтай шууд тааруулах нь амин чухал болохыг баталж байна; хүчдэлийн хэрэглээ нь стандарт босоо тохируулгатай харьцуулахад тусгай үндсэн загвар шаарддаг. Худалдан авалтын эрсдлийг арилгахын тулд IEC эсвэл ANSI тестийн тогтолцоог чанд дагаж мөрдөхийг шаардана.
Бид аливаа богино жагсаалтыг эцэслэн гаргахаас өмнө бүс нутгийн байгаль орчны хүчин зүйлсийг эдгээр механик хүчин чадалтай харьцуулахыг зөвлөж байна. Хүчтэй мөс хуримтлагдах бүсүүд болон өндөр салхины коридорууд нь нэмэлт аюулгүй байдлын хязгаар шаарддаг. Ачааллын үнэн зөв өгөгдөл, баталгаажуулсан үйлдвэрийн туршилт, хээрийн суурилуулалтын хатуу протоколуудыг нэгтгэснээр та сүлжээний урт хугацааны найдвартай байдлыг баталгаажуулж, сүйрлийн механик уналтаас сэргийлнэ.
Х: SML нь хяналттай туршилтын дагуу үйлдвэрлэгчийн баталгаатай эвдрэлийн эцсийн үнэлгээг илэрхийлдэг. Ажлын хамгийн их ачаалал гэдэг нь дамжуулагчийн өдөр тутмын тогтмол стрессийг хэлнэ. Ашиглалтын стандартууд нь 30-аас дээш жилийн ашиглалтын хугацааг баталгаажуулахын тулд өдөр тутмын ажлын ачаалал ихэвчлэн SML-ийн 50% -иас хэтрэхгүй байх ёстой.
Хариулт: Тийм ээ, гэхдээ энэ нь өндөр хүчдэлийн тусгаарлагч гэж тусгайлан үнэлэгдэж, шалгагдсан байх ёстой. Эдгээр програмууд нь тасралтгүй уртааш ачаалал үүсгэдэг. Сунгах нэгжүүд нь үндсэн SML-ийн илүү өндөр үнэлгээ, нугастай холбох хэрэгслийг олон арван жилийн турш сунгахаас урьдчилан сэргийлэхийн тулд хатуу мөлхөх туршилтыг шаарддаг.
Х: Температурын хэлбэлзэл нь материалыг тэлэх, агшихад хүргэдэг. Стандарт үнэлгээг термомеханик туршилтаар баталгаажуулдаг. Энэхүү туршилт нь цаг агаарын эрс тэс уур амьсгалд голын гулсалт, эвдрэлээс урьдчилан сэргийлж, металл төгсгөлийн холбох хэрэгсэл, шилэн судлын хэмжээг зохицуулах боломжтой хурдаар өөрчлөх боломжийг олгодог.
Х: Шилэн шилэн дотор талын гол хэсэг нь шууд бичил хугарал үүсгэдэг. Нийлмэл хэсгүүд нь уртааш хурцадмал байдалд зориулагдсан байдаг тул мушгирах хүч нь үндсэн матрицыг ихээхэн эвддэг. Энэ гэмтэл нь нэгжийн SML-ийг мэдэгдэхүйц бууруулж, шугамын дутуу уналтад хүргэдэг. Нарийвчлалтай, мушгиагүй суурилуулалт хийх шаардлагатай.
