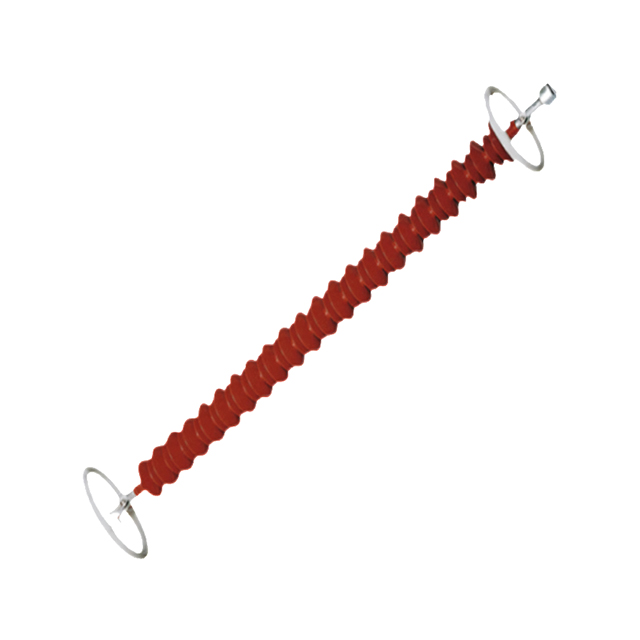

یوٹیلیٹی انجینئرز اور پروکیورمنٹ ٹیموں کے لیے، سسپنشن کمپوزٹ انسولیٹر کی وضاحت کرنا ایک اعلیٰ فیصلہ کی نمائندگی کرتا ہے۔ لائن بوجھ کو کم سمجھنا براہ راست تباہ کن مکینیکل ناکامی اور توسیعی گرڈ ڈاؤن ٹائم کی طرف لے جاتا ہے۔ روایتی چینی مٹی کے برتن یا شیشے کی اکائیوں کے برعکس، جدید جامع قسمیں پولیمر ہاؤسنگ کے ذریعے محفوظ فائبر گلاس کور پر انحصار کرتی ہیں۔ یہ بنیادی ساختی فرق مکینیکل بوجھ کی درجہ بندی کے لیے ایک الگ طریقہ کار کی ضرورت ہے۔ آپ محفوظ طریقے سے لچکدار جامع مواد پر میراثی سیرامک میٹرکس کا اطلاق نہیں کر سکتے۔ ایسا کرنے سے ٹرانسمیشن لائنوں کے ساتھ تیزی سے اندرونی تنزلی اور شدید حفاظتی خطرات لاحق ہوتے ہیں۔
یہ گائیڈ تکنیکی درجہ بندی کے فریم ورک، تعمیل کے معیارات، اور حقیقی دنیا کی تشخیص کے معیار کو توڑتا ہے۔ آپ کو اپنے ٹرانسمیشن پروجیکٹ کے لیے درست ہارڈویئر کو اعتماد کے ساتھ بتانے اور حاصل کرنے کے لیے ان درست ٹولز کی ضرورت ہے۔ بوجھ کے ان تصورات پر عبور حاصل کرکے، آپ اس بات کو یقینی بناتے ہیں کہ آپ کا بنیادی ڈھانچہ انتہائی موسمی واقعات اور روزمرہ کے مسلسل تناؤ کو آسانی سے برداشت کرتا ہے۔
مکینیکل صلاحیتوں کو سمجھنا بنیادی درجہ بندی کے فریم ورک کو الگ کرکے شروع ہوتا ہے۔ مینوفیکچررز مخصوص لیبارٹری میٹرکس کے ذریعے طاقت کا اندازہ لگاتے ہیں۔ مخصوص مکینیکل لوڈ (SML) مینوفیکچرر کی طرف سے ضمانت دی گئی حتمی مکینیکل طاقت کی درجہ بندی کی وضاحت کرتا ہے۔ قسم کی جانچ کے دوران، آپریٹرز یونٹ پر بہت زیادہ تناؤ کا اطلاق کرتے ہیں۔ انسولیٹر کو ایک مسلسل منٹ تک اس عین مطابق بوجھ کو برداشت کرنا چاہیے۔ اس نازک کھڑکی کے دوران، فائبر گلاس کور فیل نہیں ہو سکتا، اور دھات کے آخر کی متعلقہ اشیاء کو باہر نہیں نکالنا چاہیے۔ حصولی کے معیار محفوظ آپریشنل مارجن قائم کرنے کے لیے SML کا استعمال کرتے ہیں۔ بہترین طرز عمل آپ کی اسمبلیوں کو احتیاط سے سائز دینے کا حکم دیتے ہیں۔ آپ کا زیادہ سے زیادہ متوقع کام کا بوجھ SML کے 50% سے زیادہ نہیں ہونا چاہیے۔
روٹین ٹیسٹ لوڈ (RTL) ایک مختلف لیکن اتنا ہی اہم مقصد پورا کرتا ہے۔ سہولیات اس پروف لوڈ کو ہر ایک تیار شدہ یونٹ پر کھیپ کے لیے صاف کرنے سے پہلے لاگو کرتی ہیں۔ انجینئرز عام طور پر بیان کردہ SML کے 50% پر RTL سیٹ کرتے ہیں۔ کوالٹی کنٹرول کا یہ سخت مرحلہ اختتامی فٹنگز پر استعمال ہونے والے فزیکل کرمپنگ کے عمل کی توثیق کرتا ہے۔ یہ اس بات کی ضمانت دیتا ہے کہ پوشیدہ فائبرگلاس کور میں کوئی اویکت مینوفیکچرنگ نقائص سے سمجھوتہ نہیں ہوتا ہے۔ ایک مناسب طریقے سے جانچ پڑتال سسپنشن کمپوزٹ انسولیٹر سائٹ پر پہنچ گیا ہے جو پہلے ہی ان بنیادی دباؤ کے خلاف ثابت ہو چکا ہے۔
معیاری بوجھ کی حد سے آگے، تشخیص کاروں کو مکینیکل نقصان کی حد (MDL) کا تجزیہ کرنا چاہیے۔ اعلی درجے کی صوتی اخراج کی جانچ لیبارٹری ٹرائلز کے دوران MDL کا تعین کرتی ہے۔ یہ ٹیسٹ عین اس حد کی نشاندہی کرتا ہے جہاں فائبر گلاس کور میٹرکس کے اندر ناقابل واپسی مائیکرو کریکنگ شروع ہوتی ہے۔ اس حد کو قائم کرنا طویل مدتی لائف سائیکل پلاننگ کے لیے ایک اہم میٹرک فراہم کرتا ہے، اس بات کو یقینی بناتے ہوئے کہ یونٹس کو فیلڈ آپریشن کے دوران اس حد سے زیادہ تھکاوٹ کا بوجھ محسوس نہ ہو۔
فیلڈ ایپلی کیشن درست میکانی درجہ بندی کے طریقہ کار کا حکم دیتی ہے۔ عمودی معطلی کے بوجھ افقی تناؤ کے بوجھ سے بہت مختلف طریقے سے برتاؤ کرتے ہیں۔ ایک معیاری سسپنشن کنفیگریشن میں، اسمبلی بنیادی طور پر منسلک کنڈکٹر کا جامد وزن، جمع شدہ موسم سرما کی برف، اور متعلقہ دھاتی ہارڈ ویئر کو برداشت کرتی ہے۔ تاہم، اکیلے جامد حسابات ہی کم پڑتے ہیں۔ متحرک ماحولیاتی عوامل اس بیس لائن کو پیچیدہ بناتے ہیں۔ ونڈ اپلفٹ فورسز اور پرتشدد سرپٹ دوڑانے والے کنڈکٹرز سائیکلیکل پہن کو روکنے کے لیے تھکاوٹ کی جانچ کے مخصوص تحفظات کا مطالبہ کرتے ہیں۔
افقی تناؤ کی ایپلی کیشنز شدید، مسلسل تناؤ متعارف کراتی ہیں۔ ڈیڈ اینڈ ٹاورز کو ایسے ہارڈ ویئر کی ضرورت ہوتی ہے جو بڑے پیمانے پر طول بلد قوتوں کو غیر معینہ مدت تک رکھنے کے قابل ہو۔ جب آپ تعینات کرتے ہیں a ایک تناؤ کے کردار میں جامع لمبی راڈ انسولیٹر ، پورے کور کو انتہائی، بے لگام تناؤ کا سامنا کرنا پڑتا ہے۔ تجزیہ کاروں کو تناؤ کے تحت طویل مدتی مادی رویے کی طرف اپنی توجہ مرکوز کرنی چاہیے۔
ان اہم کرداروں کے لیے اہل ہونے کے لیے، ایک یونٹ کو سخت کریپ ٹیسٹنگ کی ضرورت ہوتی ہے۔ کریپ سے مراد مسلسل دباؤ کے تحت مواد کی سست، مستقل لمبائی ہے۔ لیبارٹری کریپ کی تشخیص اس بات کو یقینی بناتی ہے کہ فائبر گلاس میٹرکس اور کرمپڈ میٹل اینڈ فٹنگز جہتی طور پر مستحکم رہیں۔ وہ 30 سے 50 سال کی متوقع عمر میں پھیلا یا پھسل نہیں سکتے۔ لہذا، ایک وقف کی وضاحت ہائی وولٹیج تناؤ کا انسولیٹر معیاری عمودی اکائیوں کے مقابلے میں نمایاں طور پر زیادہ بنیادی SML درجہ بندی کا مطالبہ کرتا ہے۔
مکینیکل درجہ بندی کا انحصار مکمل طور پر تین الگ الگ مادی اجزاء کے درمیان باہمی تعامل پر ہوتا ہے۔ سب سے پہلے، فائبر گلاس ریئنفورسڈ پلاسٹک (FRP) کور واحد بوجھ برداشت کرنے والے عنصر کے طور پر کام کرتا ہے۔ تشخیص کار بنیادی قطر اور آس پاس کے رال میٹرکس کے معیار پر پوری توجہ مرکوز کرتے ہیں۔ ایک پریمیم رال میٹرکس تناؤ کے تناؤ کو لاکھوں انفرادی شیشے کے ریشوں میں یکساں طور پر تقسیم کرتا ہے۔ رال کی ناقص پرورش خشک دھبوں کو چھوڑ دیتی ہے، جس سے قینچ کی اندرونی کمزوریاں پیدا ہوتی ہیں۔
دوسرا، اینڈ فٹنگ کرمپ ٹیکنالوجی اسمبلی کی بقا کا حکم دیتی ہے۔ مینوفیکچررز بڑے پیمانے پر ہائیڈرولک فورس کا استعمال کرتے ہوئے جستی سٹیل یا ایلومینیم کی متعلقہ اشیاء کو براہ راست FRP کور پر کمپریس کرتے ہیں۔ یہاں درستگی اہمیت رکھتی ہے۔ تکنیکی ماہرین کرمپنگ مرحلے کے دوران صوتی اخراج کے سینسر کا استعمال کرتے ہیں۔ یہ ریئل ٹائم مانیٹرنگ دھاتی ہارڈویئر اور کور کے درمیان مستقل، سلپ فری کنکشن کی ضمانت دیتی ہے۔ اہم بات یہ ہے کہ دھات کے نیچے نازک فائبر گلاس کو کچلنے سے پہلے یہ کمپریشن کے عمل کو روکتا ہے۔
تیسرا، ہم حفاظتی بیرونی کا جائزہ لیتے ہیں۔ اے سلیکون ربڑ لانگ راڈ انسولیٹر اپنے پولیمر ہاؤسنگ کو خالصتاً ماحولیاتی دفاع کے لیے استعمال کرتا ہے، کیونکہ ربڑ میں صفر مکینیکل لائن تناؤ ہوتا ہے۔ تاہم، اس کی ہائیڈروفوبک خصوصیات سطح سے باخبر رہنے اور تباہ کن برقی آرکنگ کو روکتی ہیں۔ برقی خرابی کو روکنا مقامی تھرمل انحطاط کو روکتا ہے۔ اگر ایک قوس مسلسل پولیمر ہاؤسنگ کو جلاتا ہے، تو شدید گرمی بالآخر FRP کور تک پہنچ جاتی ہے، جس سے اس کی میکانکی طاقت پوری طرح تباہ ہو جاتی ہے۔
اضافی ہائی وولٹیج (EHV) علاقوں میں قدم رکھنے سے مکینیکل وضاحتیں مکمل طور پر بدل جاتی ہیں۔ اعلی صلاحیت والی EHV لائنیں بڑے پیمانے پر مکینیکل درجہ بندی کا مطالبہ کرتی ہیں، جو اکثر ضروریات کو 210kN سے 400kN تک اور اس سے آگے بڑھاتی ہیں۔ یوٹیلیٹی پلانرز کو 500kV سے 800kV ٹرانسمیشن نیٹ ورکس میں استعمال ہونے والے ملٹی بنڈل کنڈکٹرز کے بے پناہ وزن کا حساب لگانا چاہیے۔ چار بنڈل یا چھ بنڈل کنڈکٹر کنفیگریشنز ایک سٹرنگ اسمبلی پر زبردست جامد وزن ڈالتی ہیں۔
خریدنا ایک اضافی ہائی وولٹیج سسپنشن انسولیٹر لازمی ہارڈویئر متغیرات متعارف کراتا ہے۔ ان وولٹیج کی سطحوں پر کورونا رنگ کا انضمام ایک مطلق ضرورت بن جاتا ہے۔ ان دھاتی حلقوں کو شامل کرنے سے مکینیکل ہارڈویئر کنکشن متاثر ہوتے ہیں۔ وہ اونچی کراس ونڈ کے نیچے ٹاور کی مکینیکل سوئنگ ڈائنامکس کو تبدیل کرتے ہوئے تار کی مجموعی لمبائی کو تبدیل کرتے ہیں۔
مزید برآں، EHV ایپلی کیشنز الیکٹرک فیلڈ اسٹریس اور مکینیکل تناؤ کے درمیان خطرناک اوورلیپ پیدا کرتی ہیں۔ ٹرپل پوائنٹ عین اس جگہ کی نمائندگی کرتا ہے جہاں ہوا، دھاتی ہارڈ ویئر، اور پولیمر ہاؤسنگ آپس میں ملتے ہیں۔ ہم یہاں وولٹیج گریڈینٹ کو ریگولیٹ کرنے والے ڈیزائن کے سخت قوانین کا جائزہ لیتے ہیں۔ بے قابو کورونا خارج ہونے سے اس جنکشن کے قریب پولیمر ہاؤسنگ آہستہ آہستہ ختم ہو جائے گی۔ وقت گزرنے کے ساتھ، نمی بنیادی انٹرفیس کی خلاف ورزی کرتی ہے، پورے ٹاور سپورٹ ڈھانچے کی مکینیکل سالمیت سے سمجھوتہ کرتی ہے۔
سخت آزاد توثیق کے بغیر مینوفیکچرر لوڈ کے دعوے قبول نہ کریں۔ عالمی یوٹیلیٹی معیار مصنوعات کی جانچ کے لیے واضح فریم ورک فراہم کرتے ہیں۔ مکمل، تصدیق شدہ ٹائپ ٹیسٹ رپورٹس دیکھنے پر اصرار کریں۔ جامع معطلی اور تناؤ اسمبلیوں کے لیے، IEC 61109 قطعی بین الاقوامی معیار کے طور پر کھڑا ہے۔ شمالی امریکہ کی مارکیٹوں میں، ANSI C29.11 مساوی سخت معیارات فراہم کرتا ہے۔
آپ کو وینڈر کے انتخاب کو حتمی شکل دینے سے پہلے تیز رفتار عمر کے ڈیٹا میں گہرائی سے غوطہ لگانا چاہیے۔ 1,000 گھنٹے اور 5,000 گھنٹے کے ٹریکنگ اور ایروشن ٹیسٹ کے نتائج دونوں کا اندازہ کریں۔ یہ ٹیسٹ دہائیوں کے سخت ماحولیاتی نمائش کی نقالی کرتے ہیں۔ تھرمو مکینیکل ٹیسٹنگ ڈیٹا بھی اتنا ہی اہم ثابت ہوتا ہے۔ یہ خصوصی ٹیسٹنگ سائیکل بھاری مکینیکل بوجھ کو چلاتا ہے جبکہ انتہائی گرم اور منجمد سرد حالات کے درمیان درجہ حرارت میں تیزی سے اتار چڑھاؤ آتا ہے، کرمپ کے استحکام کی تصدیق کرتا ہے۔
معیاری مکینیکل توثیق میٹرکس
| ٹیسٹ کیٹیگری | پرائمری میٹرک کا اندازہ شدہ | معیاری حوالہ | پاس/فیل کا معیار |
|---|---|---|---|
| مخصوص مکینیکل لوڈ (SML) | حتمی ٹینسائل طاقت کی حد | IEC 61109/ANSI C29.11 | ناکامی کے بغیر 1 منٹ کے لئے زیادہ سے زیادہ بوجھ کو پکڑو |
| روٹین ٹیسٹ لوڈ (RTL) | سالمیت اور بنیادی نقائص کو کچلنا | IEC 61109 | فیکٹری کی پیداوار کے دوران 50% SML رکھیں |
| تھرمو مکینیکل سائیکلنگ | درجہ حرارت کی انتہا کے تحت ہارڈ ویئر کا استحکام | IEC 61109 | کوئی بنیادی پھسلن یا ہاؤسنگ علیحدگی نہیں ہے۔ |
| نقصان کی حد (MDL) کی تشخیص | صوتی اخراج کے ذریعے مائیکرو کریکنگ تھریشولڈ | CIGRE / IEC TR | صوتی اسپائکس متعین بیس لائن کے نیچے رہتے ہیں۔ |
یکساں معیار کو یقینی بنانے کے لیے، وینڈر کی مکمل شفافیت کو لازمی قرار دیں۔ اپنے پروکیورمنٹ ورک فلو میں درج ذیل تصدیقی اقدامات کو لاگو کریں:
یہاں تک کہ مکمل طور پر درجہ بند ہارڈ ویئر بھی ناکام ہو جائے گا اگر انسٹالیشن کے دوران غلط طریقے سے کام کیا جائے۔ میدانی حقائق اکثر فیکٹری کی قدیم درجہ بندی کو کم کر دیتے ہیں۔ ٹورسن کی کمزوری سب سے عام خطرہ کی نمائندگی کرتی ہے۔ جامع ڈیزائن ناقابل یقین تناؤ کی طاقت پر فخر کرتے ہیں لیکن ٹورسنل، یا گھماؤ، نقصان کے لیے انتہائی حساس رہتے ہیں۔ ہارڈ ویئر کو سیدھ میں لانے کے لیے کسی یونٹ کو گھما کر اندرونی فائبر گلاس کی پٹیاں فوری طور پر ٹوٹ جاتی ہیں، جس سے اس کا اصل ایس ایم ایل گر جاتا ہے۔
ہینڈلنگ اور دھاندلی کے طریقے شدید آپریشنل خطرات پیش کرتے ہیں۔ عملے کو سختی سے انسٹالیشن پروٹوکول پر عمل کرنا چاہیے۔ انسولیٹرز کو قدموں کے طور پر استعمال کرنا یا کور کو اس کی لچکدار حد سے آگے موڑنے سے ساختی سالمیت تباہ ہو جاتی ہے۔ لفٹنگ کے دوران اسٹیل ٹاور کے ممبروں کے خلاف سلیکون ہاؤسنگ کو کھرچنا نمی کے داخلے اور حتمی برقی ٹریکنگ کو مدعو کرتا ہے۔
آخر میں، ہمیں ہارڈ ویئر کی مطابقت کو حل کرنا ہوگا۔ اس بات کو یقینی بنائیں کہ کلیویس ٹو ٹونگ یا بال ٹو ساکٹ اینڈ فٹنگز آپ کے موجودہ ٹاور ہارڈ ویئر سے بالکل مماثل ہوں۔ مماثل یا غلط سائز والے پن مفت اظہار کو روکتے ہیں۔ یہ سختی غیر مساوی بوجھ کی تقسیم کا سبب بنتی ہے۔ مقامی تناؤ کے ارتکاز بعد میں فائبر گلاس کور کے اپنے درجہ بند ناکامی کے مقام تک پہنچنے سے بہت پہلے دھات کی فٹنگ کو کتر دے گا۔
صحیح جامع انسولیٹر کی وضاحت میکینیکل ریٹنگ پروٹوکول کی سختی سے پابندی کا مطالبہ کرتی ہے۔ آپ کو SML اور RTL کی حدود کی درستگی سے تصدیق کرنی چاہیے، اس بات کو یقینی بناتے ہوئے کہ روزمرہ کی لائن کا تناؤ مینوفیکچرر کی حد سے نیچے رہے۔ درجہ بندی کی قسم کو براہ راست ایپلی کیشن سے ملانا ضروری ثابت ہوتا ہے۔ معیاری عمودی سیٹ اپ کے مقابلے میں تناؤ کی ایپلی کیشنز کو خصوصی بنیادی ڈیزائن کی ضرورت ہوتی ہے۔ خریداری کے خطرات کو ختم کرنے کے لیے IEC یا ANSI ٹیسٹنگ فریم ورک کے ساتھ سختی سے تعمیل کا مطالبہ کریں۔
ہم کسی بھی شارٹ لسٹ کو حتمی شکل دینے سے پہلے ان مکینیکل صلاحیتوں کے خلاف اپنے علاقائی ماحولیاتی عوامل کو کراس ریفرنس کرنے کی تجویز کرتے ہیں۔ بھاری برف جمع کرنے والے علاقوں اور تیز ہوا والی گزرگاہوں کو اضافی حفاظتی مارجن کی ضرورت ہوتی ہے۔ درست لوڈ ڈیٹا، تصدیق شدہ فیکٹری ٹیسٹنگ، اور سخت فیلڈ انسٹالیشن پروٹوکول کو یکجا کرکے، آپ طویل مدتی گرڈ کی وشوسنییتا کی ضمانت دیتے ہیں اور تباہ کن مکینیکل ڈراپ کو روکتے ہیں۔
A: SML حتمی ناکامی کی درجہ بندی کی نمائندگی کرتا ہے جس کی ضمانت مینوفیکچرر کنٹرولڈ ٹیسٹنگ کے تحت دی جاتی ہے۔ زیادہ سے زیادہ کام کرنے والے بوجھ سے مراد کنڈکٹر کی طرف سے لگائے جانے والے روزمرہ کے مستقل تناؤ سے مراد ہے۔ یوٹیلیٹی کے معیارات یہ حکم دیتے ہیں کہ روزانہ کام کا بوجھ عام طور پر SML کے 50% سے زیادہ نہیں ہونا چاہیے تاکہ محفوظ 30+ سال کی عمر کو یقینی بنایا جا سکے۔
A: جی ہاں، لیکن اسے خاص طور پر درجہ بندی اور ہائی وولٹیج ٹینشن انسولیٹر کے طور پر ٹیسٹ کیا جانا چاہیے۔ یہ ایپلی کیشنز مسلسل طولانی تناؤ پیدا کرتی ہیں۔ تناؤ کے یونٹس کو اعلیٰ بنیادی SML درجہ بندی اور سخت کریپ ٹیسٹنگ کی ضرورت ہوتی ہے تاکہ بنیادی یا کرمپڈ فٹنگز کو کئی دہائیوں کی سروس میں لمبا ہونے سے روکا جا سکے۔
A: درجہ حرارت کے اتار چڑھاو کی وجہ سے مواد پھیلتا اور سکڑتا ہے۔ معیاری درجہ بندی کی تصدیق تھرمو مکینیکل ٹیسٹنگ کے ذریعے کی جاتی ہے۔ یہ ٹیسٹنگ میٹل اینڈ فٹنگز اور فائبر گلاس کور کے سائز کو قابل انتظام نرخوں پر تبدیل کرنے کو یقینی بناتا ہے، انتہائی موسمی سائیکلنگ کے دوران بنیادی پھسلن یا کرمپ کی ناکامی کو روکتا ہے۔
A: اندرونی فائبرگلاس کور فوری طور پر مائیکرو فریکچر کا شکار ہو سکتا ہے۔ چونکہ جامع اکائیوں کو طولانی تناؤ کے لیے ڈیزائن کیا گیا ہے، اس لیے گھما جانے والی قوتیں بنیادی میٹرکس سے شدید سمجھوتہ کرتی ہیں۔ یہ نقصان یونٹ کے ایس ایم ایل کو نمایاں طور پر کم کرتا ہے، جس کے نتیجے میں وقت سے پہلے لائن گر جاتی ہے۔ عین مطابق، موڑ سے پاک انسٹالیشن ہینڈلنگ بالکل ضروری ہے۔
