Kyke: 0 Skrywer: Werfredakteur Publiseertyd: 2026-08-24 Oorsprong: Werf
Vir nutsingenieurs en verkrygingspanne verteenwoordig die spesifikasie van 'n saamgestelde suspensie-isolator 'n hoë-belang-besluit. Onderskat lynvragte lei direk tot katastrofiese meganiese mislukking en verlengde roosterstilstand. Anders as tradisionele porselein- of glaseenhede, maak moderne saamgestelde variante staat op 'n gespesialiseerde veselglaskern wat deur 'n polimeerbehuising beskerm word. Hierdie fundamentele strukturele verskil vereis 'n duidelike metodologie vir meganiese lasgradering. Jy kan nie net erfenis keramiek statistieke op buigsame saamgestelde materiale veilig toepas nie. Deur dit te doen, kan vinnige interne agteruitgang en ernstige veiligheidsgevare langs transmissielyne in gevaar wees.
Hierdie gids breek die tegniese graderingsraamwerke, voldoeningstandaarde en werklike evalueringskriteria af. Jy het hierdie presiese gereedskap nodig om met selfvertroue die korrekte hardeware vir jou transmissieprojek te spesifiseer en te bekom. Deur hierdie vragkonsepte te bemeester, verseker jy dat jou infrastruktuur maklik uiterste weersomstandighede en meedoënlose alledaagse stres weerstaan.
Om meganiese vermoëns te verstaan, begin deur die kerngraderingsraamwerk te dissekteer. Vervaardigers kwantifiseer sterkte deur spesifieke laboratoriumstatistieke. Die gespesifiseerde meganiese las (SML) definieer die uiteindelike meganiese sterkte-gradering wat deur die vervaardiger gewaarborg word. Tydens tipe toetsing plaas operateurs geweldige spanning op die eenheid. Die isolator moet hierdie presiese las vir een aaneenlopende minuut weerstaan. Tydens hierdie kritieke venster kan die veselglaskern nie misluk nie, en die metaal-eindtoebehore moet nie uittrek nie. Verkrygingstandaarde gebruik die SML om veilige bedryfsmarges daar te stel. Beste praktyke bepaal die grootte van u samestellings noukeurig. Jou maksimum verwagte werkslading moet nooit 50% van die SML oorskry nie.
Die Roetine Toetslading (RTL) dien 'n ander maar ewe belangrike doel. Fasiliteite pas hierdie proefvrag op elke enkele vervaardigde eenheid toe voordat dit vir versending skoongemaak word. Ingenieurs stel gewoonlik die RTL op 50% van die vermelde SML. Hierdie streng gehaltebeheerstap bekragtig die fisiese krimpproses wat op die eindtoebehore gebruik word. Dit waarborg dat geen latente vervaardigingsdefekte die versteekte veselglaskern in gevaar stel nie. A behoorlik gekeur Suspension Composite Insulator arriveer op die terrein wat reeds bewys is teen hierdie basislynspannings.
Behalwe standaard vraglimiete, moet evalueerders die Meganiese Skadelimiet (MDL) analiseer. Gevorderde akoestiese emissietoetsing bepaal die MDL tydens laboratoriumproewe. Hierdie toets identifiseer die presiese drempel waar onomkeerbare mikrokrake binne die veselglaskernmatriks begin. Die vasstelling van hierdie limiet bied 'n deurslaggewende maatstaf vir langtermyn-lewensiklusbeplanning, wat verseker dat eenhede nooit moegheidsladings ervaar wat hierdie drempel tydens veldbedryf oorskry nie.
Veldtoepassing dikteer die presiese meganiese graderingsmetodologie. Vertikale suspensieladings tree baie anders op as horisontale spanningslaste. In 'n standaardveringkonfigurasie dra die samestelling hoofsaaklik die statiese gewig van die aangehegte geleier, opgehoopte winterys en gepaardgaande metaalhardeware. Statiese berekeninge alleen skiet egter tekort. Dinamiese omgewingsfaktore bemoeilik hierdie basislyn. Windopheffingskragte en gewelddadige galopende geleiers vereis spesifieke moegheidstoetsoorwegings om sikliese slytasie te voorkom.
Horisontale spanningtoepassings stel erge, voortdurende spanning in. Doodloop torings vereis hardeware wat in staat is om massiewe longitudinale kragte onbepaald te hou. Wanneer jy 'n saamgestelde lang staaf isolator in 'n spanning rol, die hele kern ervaar uiterste, onverbiddelike spanning. Evalueerders moet hul fokus verskuif na langtermyn materiële gedrag onder spanning.
Om vir hierdie veeleisende rolle te kwalifiseer, vereis 'n eenheid streng kruiptoetsing. Kruip verwys na die stadige, permanente verlenging van materiale onder konstante spanning. Laboratoriumkruipevaluasies verseker dat die veselglasmatriks en die gekrimpte metaal-eindtoebehore dimensioneel stabiel bly. Hulle kan nie strek of gly oor 'n geprojekteerde 30-tot-50-jaar leeftyd nie. Daarom, spesifiseer 'n toegewyde hoë spanning spanning isolator vereis aansienlik hoër basislyn SML graderings in vergelyking met standaard vertikale eenhede.
Meganiese graderings hang geheel en al af van die wisselwerking tussen drie afsonderlike materiaalkomponente. Eerstens dien die veselglasversterkte plastiek (FRP) kern as die enigste lasdraende element. Evalueerders fokus intens op die kerndeursnee en die kwaliteit van die omliggende harsmatriks. 'n Premium harsmatriks versprei trekspanning eenvormig oor miljoene individuele glasvesels. Swak harsbevrugting laat droë kolle, wat interne skuifkwesbaarheid veroorsaak.
Tweedens, eindpassende krimptegnologie bepaal die oorlewing van die samestelling. Vervaardigers druk gegalvaniseerde staal- of aluminiumtoebehore direk op die FRP-kern saam met behulp van massiewe hidrouliese krag. Presisie maak hier saak. Tegnici gebruik akoestiese emissiesensors tydens die krimpfase. Hierdie intydse monitering waarborg 'n permanente, glyvrye verbinding tussen die metaalhardeware en die kern. Dit is uiters belangrik dat dit die kompressieproses stop voordat die metaal die delikate veselglas daaronder verpletter.
Derdens evalueer ons die beskermende buitekant. A silikoonrubber lang staaf isolator gebruik sy polimeer behuising suiwer vir omgewingsverdediging, aangesien die rubber geen meganiese lynspanning dra nie. Die hidrofobiese eienskappe daarvan voorkom egter oppervlaksporing en vernietigende elektriese boogvorming. Voorkoming van elektriese onderbreking stop gelokaliseerde termiese agteruitgang. As 'n boog die polimeerbehuising voortdurend verbrand, bereik intense hitte uiteindelik die FRP-kern, wat die meganiese sterkte daarvan heeltemal vernietig.
Om in ekstra hoë spanning (EHV) gebiede in te stap, verander meganiese spesifikasies heeltemal. Hoë-kapasiteit EHV-lyne vereis massiewe meganiese graderings, wat dikwels vereistes van 210kN tot 400kN en verder opstoot. Nutsbeplanners moet die geweldige gewig bereken van multi-bondel geleiers wat in 500kV tot 800kV transmissienetwerke gebruik word. Vier-bondel of ses-bondel geleier konfigurasies oefen geweldige statiese gewig uit op 'n enkele snaar samestelling.
Die verkryging van 'n ekstra hoë spanning suspensie isolator stel verpligte hardeware veranderlikes bekend. Corona ring-integrasie word 'n absolute noodsaaklikheid by hierdie spanningsvlakke. Die byvoeging van hierdie metaalringe beïnvloed meganiese hardewareverbindings. Hulle verander die algehele snaarlengte, wat die meganiese swaaidinamika van die toring onder hoë dwarswinde verander.
Verder skep EHV-toepassings gevaarlike oorvleuelings tussen elektriese veldspanning en meganiese spanning. Die driedubbele punt verteenwoordig die presiese ligging waar lug, metaal hardeware en die polimeerbehuising mekaar sny. Ons evalueer streng ontwerpreëls wat spanninggradiënte reguleer hier. Onbeheerde korona-ontlading sal stadig die polimeerbehuising naby hierdie aansluiting erodeer. Met verloop van tyd breek vog die kernkoppelvlak, wat die meganiese integriteit van die hele toringondersteuningstruktuur in die gedrang bring.
Moenie vervaardigersvrag-eise aanvaar sonder streng onafhanklike validering nie. Globale nutsstandaarde bied duidelike raamwerke vir die keuring van produkte. Dring daarop aan om volledige, gesertifiseerde tipetoetsverslae te bekyk. Vir saamgestelde vering- en spanningsamestellings, staan IEC 61109 as die definitiewe internasionale standaard. In Noord-Amerikaanse markte bied ANSI C29.11 die ekwivalente streng maatstawwe.
Jy moet diep in die versnelde verouderingsdata duik voordat jy verkoperkeuses finaliseer. Evalueer beide 1 000 uur en 5 000 uur dop- en erosietoetsresultate. Hierdie toetse simuleer dekades van harde omgewingsblootstelling. Termomeganiese toetsdata is ewe krities. Hierdie gespesialiseerde toets siklusse swaar meganiese vragte terwyl temperature vinnig wissel tussen uiters warm en ysige koue toestande, wat krimpstabiliteit verifieer.

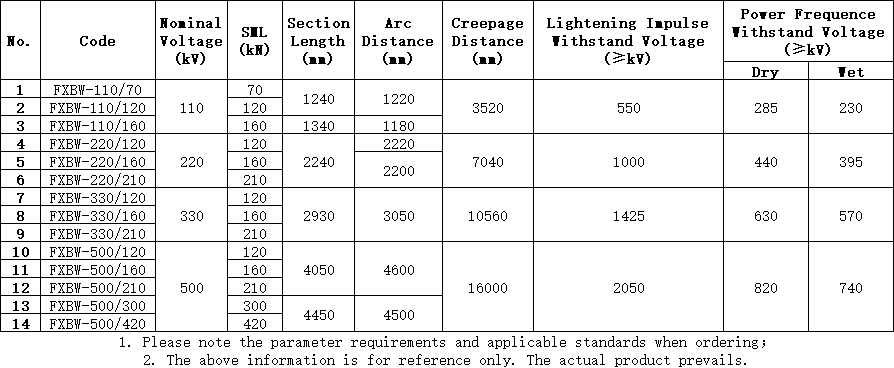

Gestandaardiseerde Meganiese Verifikasie Metrieke Toetskategorie
| Primêre | Metriek Geassesseer | Standaardverwysing | Slaag/Druip-kriteria |
|---|---|---|---|
| Gespesifiseerde meganiese las (SML) | Uiteindelike treksterkte limiet | IEC 61109 / ANSI C29.11 | Hou maksimum las vir 1 min sonder mislukking |
| Roetine toetslading (RTL) | Krimpintegriteit en kerndefekte | IEC 61109 | Hou 50% SML tydens fabrieksproduksie |
| Termomeganiese fietsry | Hardeware stabiliteit onder temperatuur uiterstes | IEC 61109 | Geen kerngly of behuisingskeiding nie |
| Skadelimiet (MDL) Evaluering | Mikro-kraakdrempel via akoestiese emissie | CIGRE / IEC TR | Akoestiese spykers bly onder gedefinieerde basislyn |
Om konsekwente kwaliteit te verseker, vereis totale verskaffer deursigtigheid. Implementeer die volgende verifikasiestappe in jou verkrygingswerkvloei:
Selfs perfek gegradeerde hardeware sal misluk as dit verkeerd hanteer word tydens installasie. Veldwerklikhede verneder dikwels ongerepte fabrieksgraderings. Torsie-kwesbaarheid verteenwoordig die mees algemene gevaar. Saamgestelde ontwerpe spog met ongelooflike treksterkte, maar bly hoogs vatbaar vir torsie- of draaiskade. Deur 'n eenheid te draai om hardeware in lyn te bring, breek die interne veselglasstringe onmiddellik, wat sy werklike SML laat tuimel.
Hantering en tuigpraktyke hou ernstige operasionele risiko's in. Spanne moet streng installasieprotokolle nakom. Deur isolators as trappe te gebruik of die kern verder as sy elastiese limiet te buig, vernietig strukturele integriteit. Deur die silikoonbehuizing teen staaltoringlede te skraap tydens opheffing, nooi vog binnedringing en uiteindelike elektriese opsporing uit.
Ten slotte moet ons hardeware-versoenbaarheid aanspreek. Maak seker dat klavier-tot-tong- of bal-tot-sok-eindtoebehore perfek by jou bestaande toring-hardeware pas. Onooreenstemmende of verkeerde grootte penne verhoed vrye artikulasie. Hierdie styfheid veroorsaak ongelyke ladingverspreiding. Gelokaliseerde spanningskonsentrasies sal daarna die metaalbeslag skuif lank voordat die veselglaskern ooit sy gegradeerde mislukkingspunt bereik.
Om die korrekte saamgestelde isolator te spesifiseer, vereis streng nakoming van meganiese graderingsprotokolle. U moet SML- en RTL-limiete akkuraat verifieer, om te verseker dat alledaagse lynstres ver onder die vervaardigerdrempels bly. Om die graderingstipe direk by die toepassing te pas, is noodsaaklik; spanningtoepassings vereis gespesialiseerde kernontwerpe in vergelyking met standaard vertikale opstellings. Eis streng nakoming van IEC- of ANSI-toetsraamwerke om verkrygingsrisiko's uit te skakel.
Ons beveel aan dat u u streekomgewingsfaktore met hierdie meganiese vermoëns kruisverwys voordat u enige kortlyste finaliseer. Swaar ysophopingsones en hoëwindkorridors vereis ekstra veiligheidsmarges. Deur akkurate vragdata, geverifieerde fabriekstoetsing en streng veldinstallasieprotokolle te kombineer, waarborg u langtermyn-roosterbetroubaarheid en voorkom u katastrofiese meganiese dalings.
A: SML verteenwoordig die uiteindelike mislukkingsgradering wat deur die vervaardiger onder beheerde toetsing gewaarborg word. Die maksimum werkslas verwys na die alledaagse volgehoue spanning wat deur die geleier toegepas word. Nutstandaarde bepaal dat daaglikse werkladings gewoonlik nie 50% van die SML moet oorskry nie om 'n veilige lewensduur van 30+ jaar te verseker.
A: Ja, maar dit moet spesifiek beoordeel en getoets word as 'n hoëspanningspanning-isolator. Hierdie toepassings genereer deurlopende longitudinale vervorming. Spanningseenhede vereis hoër basislyn SML-graderings en streng kruiptoetsing om te verhoed dat die kern of gekrimpte toebehore oor dekades se diens verleng word.
A: Temperatuurskommelings veroorsaak dat materiale uitsit en saamtrek. Standaardgraderings word geverifieer deur termomeganiese toetsing. Hierdie toets verseker dat die metaal-eindtoebehore en die veselglaskern van grootte verander teen hanteerbare tempo, wat kerngly of krimpfout onder uiterste weerfietsry voorkom.
A: Die interne veselglaskern kan onmiddellike mikrofrakture opdoen. Omdat saamgestelde eenhede ontwerp is vir longitudinale spanning, benadeel draaikragte die kernmatriks ernstig. Hierdie skade verminder die eenheid se SML aansienlik, wat lei tot voortydige lynval. Presiese, draai-vrye installasie hantering is absoluut nodig.
